Fenster-Außenjalousie Zetta 90

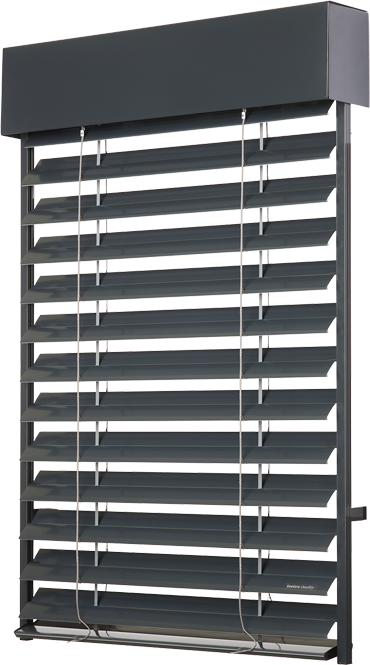

Die Außenjalousie Zetta 90 die technologisch ausgereifteste Jalousie im Bereich der Außenbeschattungstechnik, geeignet zur Verschattung von Einfamilienhäusern und Bürogebäuden. Die Lamellen einer Breite von 9 cm haben die Form des Buchstabens „Z“. in geschlossenem Zustand bilden die Lamellen eine einheitliche Fläche, die eine perfekte Verschattung garantiert, wobei der eingepresste Gummi über die gesamte Länge der Lamelle den wärmeregulierenden Effekt der Jalousie erhöht. Gegenüber der Jalousie Zetta 70 eignet sich die Fenster-Außenjalousie zur Verschattung größerer Flächen, da die Lamellen optisch größer wirken. Die Aluminiumführungsleisten gewährleisten die Stabilität der Jalousie im Wind und sind ein unterstützendes Element für die Sicherung des Hauses gegen Einbruch. Die Variabilität der Montage, das moderne bis technische Design und die vollkommene Verschattung machen aus dieser horizontalen Außenjalousie ein einzigartiges Verschattungselement für sämtliche Objekttypen.
Die Außenbeschattungstechnik schafft ein optimales Umfeld unter dem Aspekt der Licht- und Wärmeverhältnisse ist ein wesentlicher Bestandteil des Bauwerks hinsichtlich der Energieeinsparung. Im traditionellen Verständnis erfüllen Außenrollläden eine Verschattungs- und Sicherheitsfunktion, in nichttraditioneller Konzeption sind sie ein architektonisches Element der Verwaltungsgebäude und eine Zierde für jedes Einfamilienhaus.
Vorzüge und Vorteile
- hoher Verschattungsgrad,
- wärmeregulierender und Schutzeffekt,
- verringerter Außenlärmpegel,
- unteres Profil aus extrudiertem Aluminium,
- Möglichkeit der elektrischen Bedienung,
- Geräuscharmut der Jalousie (eingepresster Gummi),
- maximale garantierte Fläche bis zu 24 m2.
Referenzen
Art der Bedienung
- manuell – mittels Kurbel
- elektrisch – mittels Fernbedienung oder Schalter
Garantierte Abmessungen
- minimale Breite: 600 mm
- maximale Breite: 4000 mm (für die Bedienung mittels Kurbel) / 6000* mm (für die Bedienung mittels Motor)
- maximale Höhe: 4000 mm
- maximale Fläche: 8 m2 (für die Bedienung mittels Kurbel) / 24 m2(für die Bedienung mittels Motor)
* Hinweis: Mit der zunehmenden Breite der Jalousie sinkt die Qualitätsstufe ihrer Windbeständigkeit – s. Windbeständigkeit, weiter unten auf der Seite.
Atypische Abmessungen stellen wir nicht her.
Technische Parameter

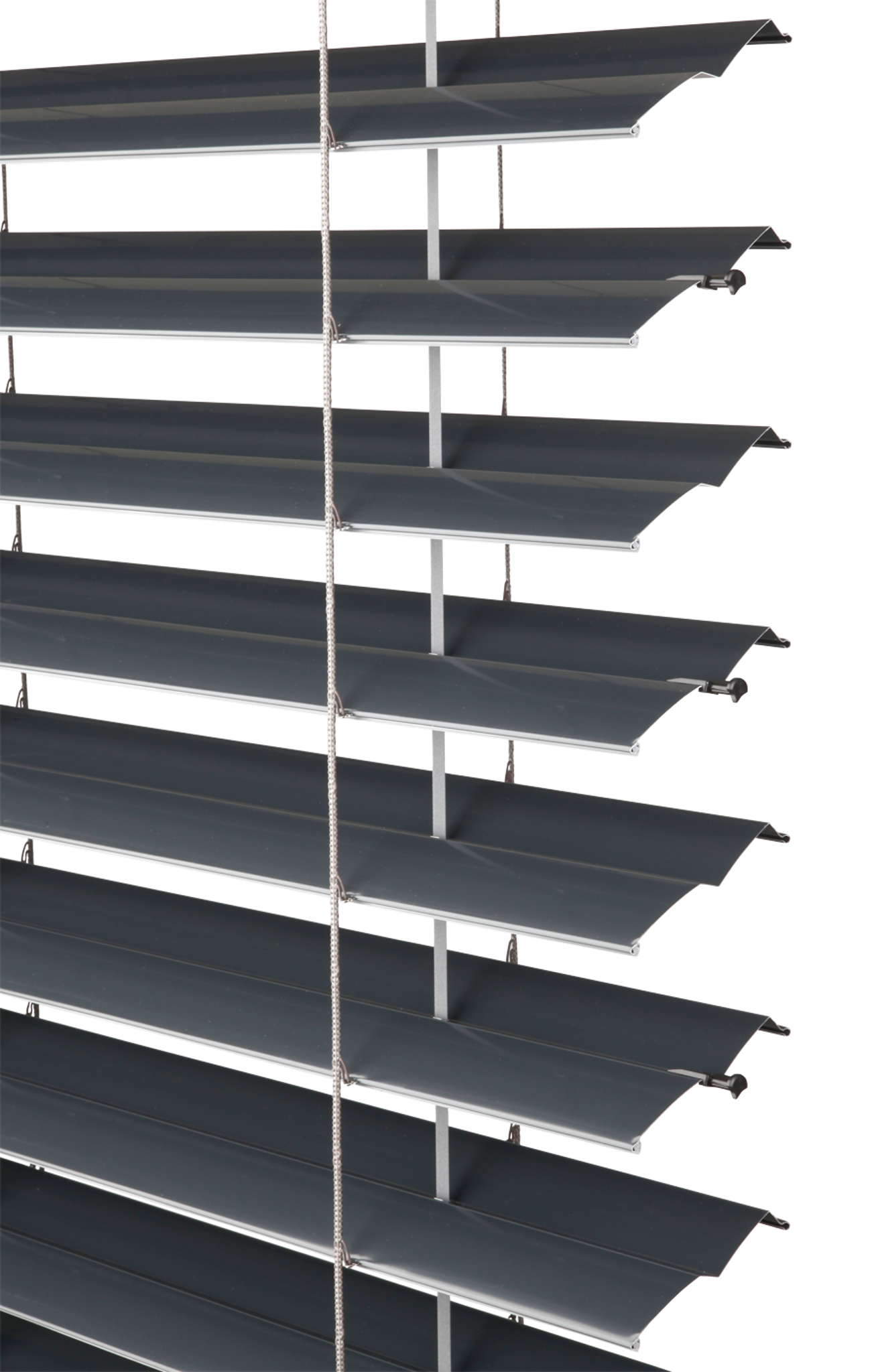

Zeichnung der Lamelle Zetta 90
Oberes Profil | Unteres Profil | Lamelle | Seitenführung | Gitter | Textilband | ||
---|---|---|---|---|---|---|---|
Führungsleiste | |||||||
Handelsbezeichnung Abmessung (mm) Material |
P 001 56 × 58 Fe ![]() |
P 001/2 56 × 60 Al ![]() |
P 012/1 93 × 14 Al ![]() |
P 037 0,42 × 113 Al ![]() |
P 029/1 80 × 9,5 PES |
P 028 8 × 0,34 PES |
|
Farbe | Standard: verzinktes Blech Sonstige RAL gespritzt |
Standard: elox. Aluminium Sonstige RAL gespritzt |
gemäß aktuellem Musterkatalog ISOTRA a.s. |
Grundausführung - eloxiert Sonstige RAL gespritzt |
weiß | grau |
Farbausführung
Grundfarben RAL für die Lamelle
-
1015
-
3000 S
-
5014
-
7016
-
7035
-
7038
-
7048
-
8014
-
9005
-
9006
-
9007
-
7022
-
9010
-
9016
-
DB 703
-
VSR 780
RAL-Farben für die Lamelle gegen Preisaufschlag
-
3004
-
5002
-
6005
-
9002
-
DB 702
-
W 210
Farbausführung Isotra System Decoral 1 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene
-
ISD110
-
ISD120
-
ISD130
-
ISD140
-
ISD150
-
ISD160
-
ISD210
-
ISD220
-
ISD230
-
ISD310
-
ISD152
-
ISD154
-
ISD200
-
ISD212
-
ISD214
-
ISD222
Farbausführung Isotra System Decoral 2 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene
-
ISD500
-
ISD510
-
ISD600
-
ISD610
-
ISD620
-
ISD630
-
ISD640
-
ISD700
Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.
Varianten - Zetta 90
Windstabil
- Jalousien mit einer höheren Windbeständigkeitsklasse
Zusätliche Seilführung
Breite der Jalousie (mm) | Zusätzliche Seilführungen |
bis 1499 | 2 St. (befestigt auf Führungschienen) |
1500 – 1999 | 2 St. (befestigt auf Führungschienen) + 1 St. in der Mitte |
2000 - 3000 | 2 St. (befestigt auf Führungschienen) + 2 St. in der Mitte |
Wind resistance table
Grundlegende Charakteristiken | Eigenschaft | ||||||||||||
Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 5 000 | 5 000 < L <= 5 400 | |||||||
Norm EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Windbeständigkeitsklasse | 5 | 8 | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | |
Max. Wind Geschwindigkeit vmax (km/h) | 74 | 61 | 49 | 38 | 28 | 19 | |||||||
Max. effektive Höhe des Flügels | Hmax = 2500 mm | ||||||||||||
Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 5 000 | 5 000 < L <= 5 400 | |||||||
Windbeständigkeitsklasse | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | |
Max. Wind Geschwindigkeit vmax (km/h) | 61 | 49 | 38 | 28 | 19 | 11 | |||||||
Max. effektive Höhe des Flügels | Hmax = 4000 mm | ||||||||||||
Der zusatzliche thermische Widerstand ΔR | 0,08 (m2.K/W) | ||||||||||||
Gesamtdurchlassigkeit Sonnenenergie gtot | 0,032 - 0,094 (laut der gewählten Lamellen Farbe)* |
Varianten der Montage
Grundlegende Typen der Montage
- Montage in die vorbereitete Vertiefung (Decke / Wand)
- Montage in den Kasten auf den Rahmen des Fensters (Decke / Wand)
- Montage auf das Erweiterungsprofil des Fensters (Decke / Wand)
Diese drei Typen der Montage können in zwei Varianten erfolgen: Verkleidungsbox sichtbar / Verkleidungsbox kaschiert im Wärmedämmsystem oder in der Fassade.
Spezifische Montage
- Selbsttragende Ausführung (Befestigung der Jalousie an den Führungsleisten)
- Fassadenausführung (runde Kassette; Montage an der Fassade)
- Montage in den Sturz Heluz (eingelassene Führungsleisten)
- Montage in den Sturz Porotherm (geeignet für die selbsttragende Ausführung
- Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals
Mit der Montage in den Sturz ist bereits in der Phase der Projektierung des Einfamilienhauses zu rechnen
Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals Bravo
Garantierte Abmessungen für die Jalousie Bravo
BRAVO | Breite (mm) | Höhe (mm) | garantierte Fläche (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
ohne Insektenschutzgitter | 600 | 3500 | 500 | 3000 | 10,5 |
mit Insektenschutzgitter | 720 | 1800 | 500 | 2500 | 3 |
Max. Höhe der Jalousie, die in den Kasten mit Höhe 210 mm passt.
Blind typ | Blind Höhe (mm) |
Cetta 60 Flexi | 1900 |
Cetta 65 | 1900 |
Cetta 80 | 2200 |
Cetta 80 Flexi | 3000 |
Cetta 80 Slim | 2600 |
Cetta 100 Flexi | 3300 |
Setta 65 | 1900 |
Setta 90 | 2700 |
Zetta 70 | 2100 |
Zetta 90 | 2500 |
Die selbsttragende Jalousie Viva
Garantierte Abmessungen für die Jalousie Viva
VIVA | Breite (mm) | Höhe (mm) | garantierte Fläche (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
ohne Insektenschutzgitter | 600 | 4000 | 500 | 3000* | 10,5 (motor) |
mit Insektenschutzgitter | 720 | 1800 | 500 | 2500* | 3 |
T Max. Höhe der Jalousie, die in den Kasten mit Höhe 300 mm passt
Blind typ | Blind Höhe (mm) |
---|---|
Cetta 60 Flexi | 3500 |
Cetta 65 | 2400 |
Cetta 80 | 2800 |
Cetta 80 Flexi | 3000 |
Cetta 80 Slim | 3000 |
Cetta 100 Flexi | 4000 |
Setta 65 | 2400 |
Setta 90 | 3000 |
Zetta 70 | 2600 |
Zetta 90 | 3000 |
Zetta 90 für den Sturz
Garantierte Abmessungen für die Jalousien Zetta 90 in den Sturz
- minimale Breite: 600 mm
- maximale Breite: 3850 mm
- maximale Höhe: 1900 mm
- maximale Fläche: 8 m2
Windbeständigkeit
Die Windbeständigkeitsprüfungen erfolgten im Zentrum für Bauengineering AG (Centrum stavebního inženýrství, a.s.) in Zlín gemäß ČSN EN 13659.
Schiene
Grundlegende Charakteristiken | Eigenschaft | ||||||||
Windbeständigkeit | Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
Norm EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Windbeständigkeitsklasse | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
Max. Wind Geschwindigkeit vmax (km/h) | 61 | 49 | 38 | 28 | |||||
Max. effektive Höhe des Flügels | Hmax = 4000 mm | ||||||||
Breite der Bauöff nung L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
Windbeständigkeitsklasse | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. Wind Geschwindigkeit vmax (km/h) | 19 | 11 | 5 | 1 | |||||
Max. effektive Höhe des Flügels | Hmax = 4000 mm | ||||||||
Der zusatzliche thermische Widerstand ΔR | 0,08 (m2.K/W) | ||||||||
Gesamtdurchlassigkeit Sonnenenergie gtot | 0,032 - 0,094 (laut der gewählten Lamellen Farbe)* |
Seil
Grundlegende Charakteristiken | Eigenschaft | ||||||||||||||
Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
Norm EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Windbeständigkeitsklasse | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. Wind Geschwindigkeit vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
Max. effektive Höhe des Flügels | Hmax = 2500 mm | ||||||||||||||
Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
Windbeständigkeitsklasse | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
Max. Wind Geschwindigkeit vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
Max. effektive Höhe des Flügels | Hmax = 4000 mm | ||||||||||||||
Der zusatzliche thermische Widerstand ΔR | 0,08 (m2.K/W) | ||||||||||||||
Gesamtdurchlassigkeit Sonnenenergie gtot | 0,032 - 0,094 (laut der gewählten Lamellen Farbe)* |
Zum Herunterladen
- Aussenjalousien
- Aufmass und Montageanleitung
- Bedienungs und Wartungsanleitung
- Technisches Handbuch
- Bestellungsformular Fassadenjalousien
- Bestellungsformular Viva und Bravo
- Bestellungsformular Zwei-kanal
- Bestellungsformular
- Bestellungsformular Emergency
- Bestellungsformular Windstabil
- Bestellungsformular – Schräg
- Bestellungsformular Paket lamelle
- Bestellungsformular Viva – Bauvorbereitung
- Bestellungsformular Deckblende
- Beschattungstechnik
- Aufmass und Montageanleitung VIVA
