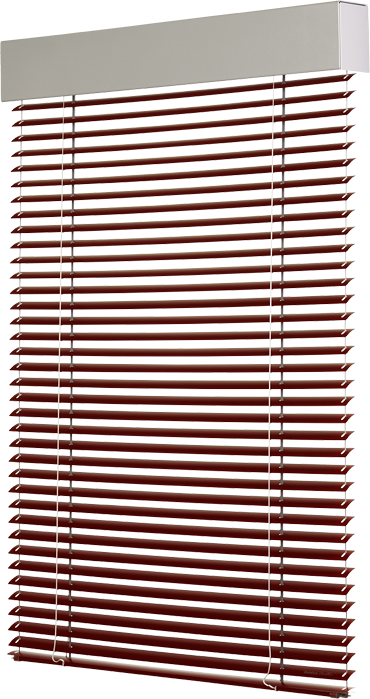

Außenjalousie Cetta 50

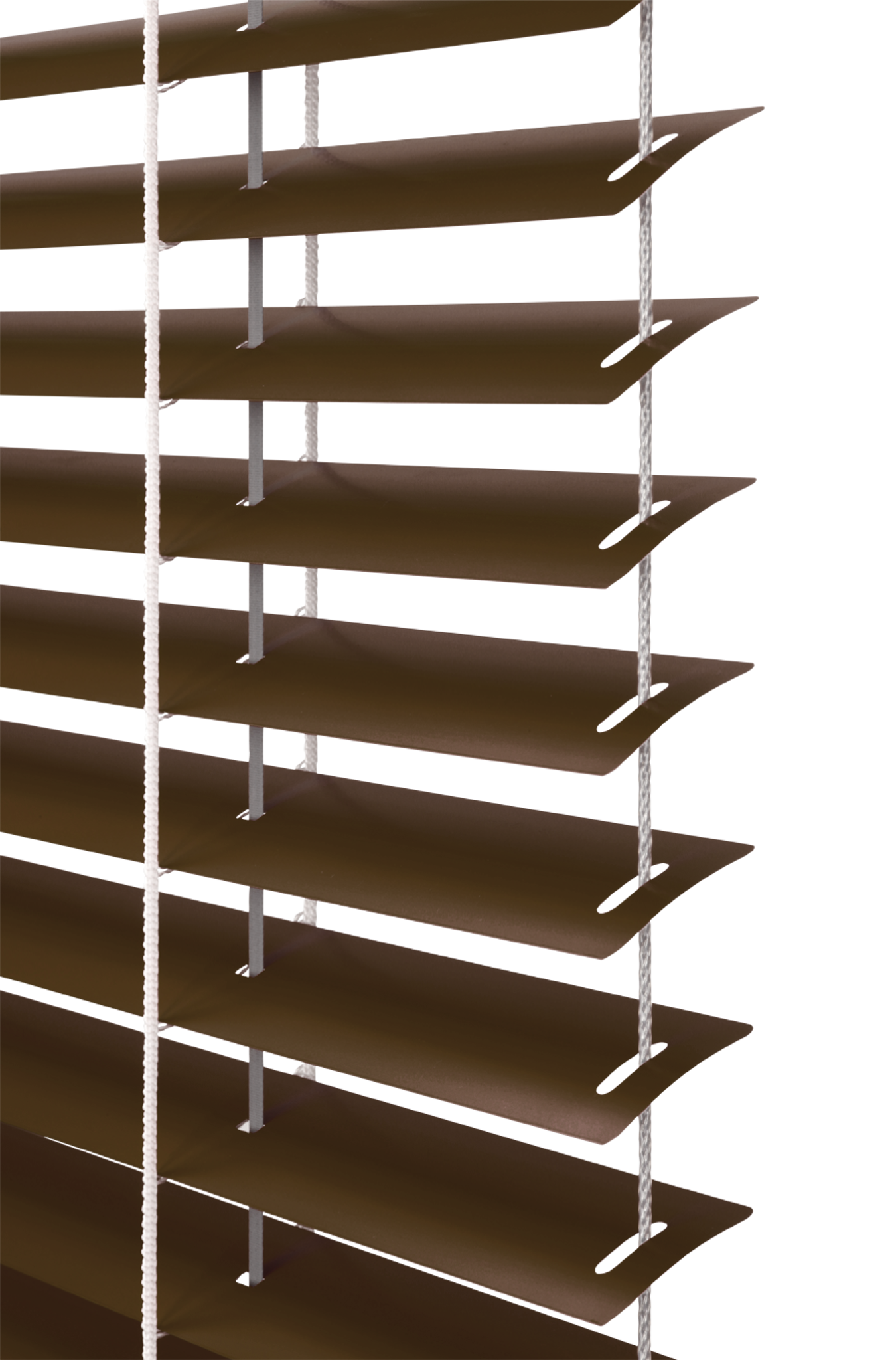

Die Außenjalousie Cetta 50 ist ein Universaltyp zwischen den Aussenjalousien, die auch für den Innenbereich geeignet ist. Die Lamellen in Form des Buchstabens „C“ sind 5 cm breit, ohne Bördelung an den Enden der Lamellen, diese werden an Orten montiert, die nicht all zu starkem Wind ausgesetzt sind. Die Führung der Jalousie erfolgt entweder in Aluminiumführungsschienen oder durch Stahlseilführung. Das Design der Außenjalousie Cetta 50 ähnelt der Jalousie Cetta 80 – Flexi, im gegensatzt zu dieser, kann man diese jedoch nicht in den HELUZ-Sturz montieren. Die Außenjalousie Cetta 50 bietet Ihnen dank präziser Ausführung und hoher sichtbarer Qualität, die  Wahl zwischen der Innen-und Außenmontage.

Die Außenbeschattung bildet eine optimale Umgebung mit Hinblick auf Licht- und Heizbedingungen und ist ein bedeutsamer Bestandteil des Bauwerks aus der Sicht der Energieeffizienz. In traditioneller Auffassung erfüllen die Außenjalousien die Beschattungs- und Sicherheitsfunktion, in weniger traditionellen Auffassung werden diese als architektonisches Element der Verwaltungsgebäuden, und als Zierelement von Familienhäusern angesehen.

Vorzüge und Vorteile

  • geeignet zur Beschattung von kleineren Räumlichkeiten,
  • Möglichkeit der Innenmontage,
  • Möglichkeit der elektrischen Bedienung,
  • Garantierte Fläche bis zu 10 m2.

Referenzen

Art der Bedienung

  • manuell – mittels Schnur, Kurbel
  • elektrisch – mittels Fernbedienung oder Schalter

Garantierte Abmessungen

  • minimale Breite: 400 mm / 600 mm (für die Bedienung mittels Motor)
  • maximale Breite: 3500 mm
  • maximale Höhe: 3000 mm
  • maximale Fläche: 6 m2 (für die Bedienung mittels Schnur) / 8 m2 (für die Bedienung mittels Kurbel) / 10 m2 (für die Bedienung mittels Motor)
  • Atypische Abmessungen stellen wir nicht her.

Technische Parameter

Zeichnung der Lamelle Cetta 50




Oberes Profil Unteres Profil Lamelle Seitenführung Gitter Textilband
Schnur/Kurbel motor motor Stahllitze Führungsschiene
Handelsbezeichnung
Abmessung (mm)
Materiál
P 528
40 × 40
Fe
3695
P 001
56 × 58
Fe
3695
P 001/2
58 × 60
Al
3695
P 508
49 × 12
Fe
3696
P 529
0,23 × 50
Al
3697
P 501
ø 2,2
Fe/PVC
siehe Technisches Handbuch P 509
42 × 54
PES
P 531
6 × 0,28
PES
Farbe Standard:
RAL 9003 weiß
RAL 9006 silbern, verzinkt
(Fe profil), natural
(Al profil)
Zuschlag:
sonstige RAL gespritzt DECORAL*
Standard:
RAL 9003 weiß
RAL 9006 silbern, verzinkt
Zuschlag:
sonstige RAL gespritzt DECORAL*
RAL 9003 weiß
RAL 9006 silbern
Sonstige RAL gespritzt
DECORAL*
gemäß aktuellem
Musterkatalog
ISOTRA a.s.
grau Standard:
elox
Sonstige RAL im
Aufspritz
Zuschlag: sonstige
RAL, DECORAL*
grau
weiß
grau
*für max. Breite 4000 mm

Farbausführung

4012

Grundfarbe für die Lamelle

  • 0001 0001
  • 0014 0014
  • 7016 7016
  • 9007 9007

Farben für die Lamelle gegen Preisaufschlag

  • 0606 0606
  • 4459 4459
  • 4806 4806
  • 4851 4851
  • 7113 7113

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene


  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Varianten der Montage

Grundlegende Typen der Montage

  • Montage in die vorbereitete Vertiefung (Decke / Wand)
  • Montage in den Kasten auf den Rahmen des Fensters (Decke / Wand)
  • Montage auf das Erweiterungsprofil des Fensters (Decke / Wand)

Montage in die vorbereitete Vertiefung (Decke / Wand) Montage in den Kasten auf den Rahmen des Fensters (Decke / Wand) Montage auf das Erweiterungsprofil des Fensters (Decke / Wand)

Diese drei Typen der Montage können in zwei Varianten erfolgen: Verkleidungsbox sichtbar / Verkleidungsbox kaschiert im Wärmedämmsystem oder in der Fassade.

Windbeständigkeit

Die Windbeständigkeitsprüfungen erfolgten im Zentrum für Bauengineering AG (Centrum stavebního inženýrství, a.s.) in Zlín gemäß ČSN EN 13659.

Schiene

Grundlegende Charakteristiken Eigenschaft
Windbeständigkeit Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 4 7 3 6 2 5 1 4
Max. Wind Geschwindigkeit vmax (km/h) 61 49 38 28
Max. eff ektive Höhe des Flügels Hmax = 4000 mm
Breite der Bauöff nung L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Windbeständigkeitsklasse 0 3 0 2 0 1 0 0
Max. Wind Geschwindigkeit vmax (km/h) 19 11 5 1
Max. eff ektive Höhe des Flügels Hmax = 4000 mm
Additional thermal resistance ΔR 0,08 (m2.K/W)
Total solar energy transmittance gtot gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*

Seil

Grundlegende Charakteristiken Eigenschaft
Windbeständigkeit Breite der Bauöff nung L (mm) L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 1 4 0 3 0 2 0 1 0 0
Max. rychlost větru vmax (km/h) 28 19 11 5 1
Max. effektive Höhe des Flügels Hmax = 2500mm
Breite der Bauöff nung L (mm) L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 000 < L <= 4 500
Windbeständigkeitsklasse 0 3 0 2 0 1 0 0 0 0
Max. Wind Geschwindigkeit vmax (km/h) 19 11 5 1 1
Max. effektive Höhe des Flügels Hmax = 4000 mm
Der zusatzliche thermische Widerstand ΔR 0,08 (m2.K/W)
Gesamtdurchlassigkeit Sonnenenergie gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
