Außenjalousien - Setta 90

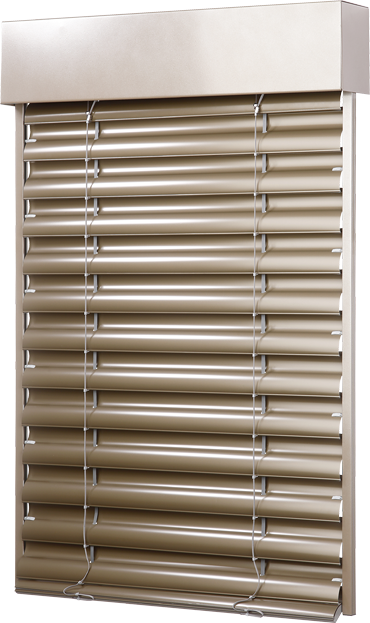

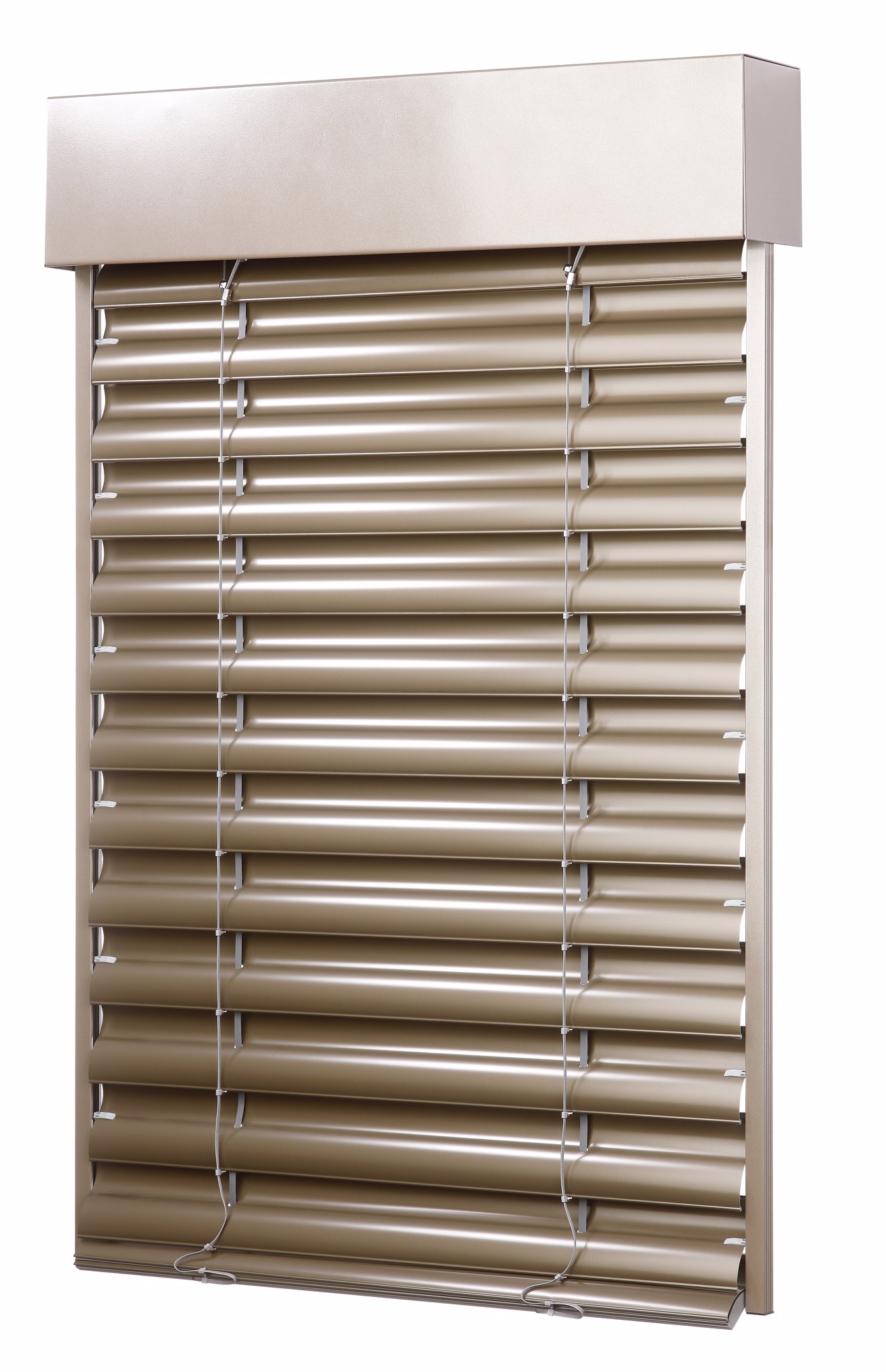

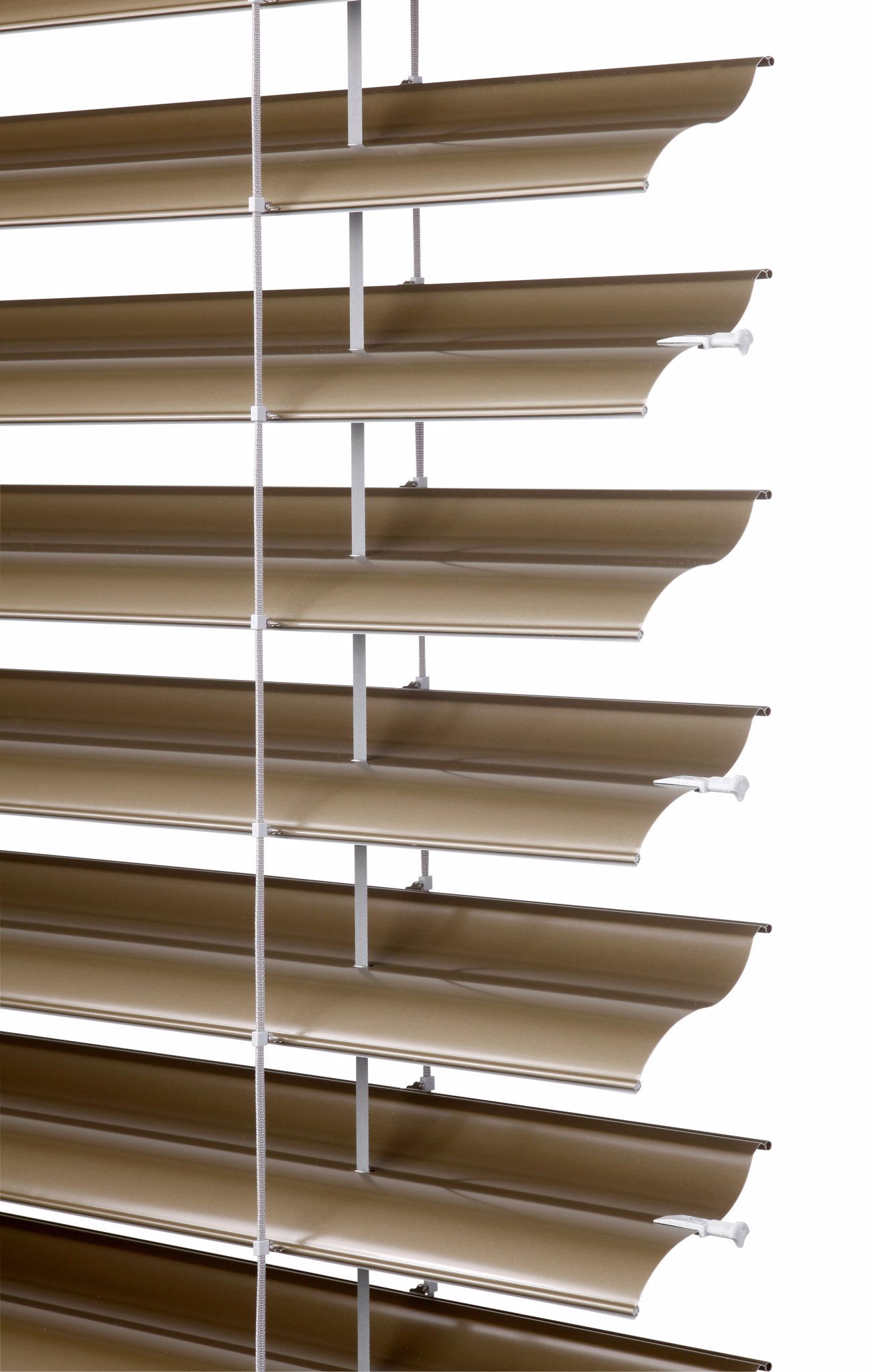

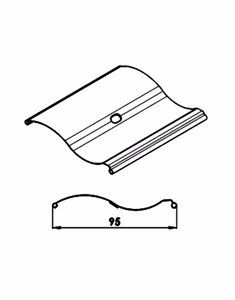

Hinsichtlich der Zweckmäßigkeit und des Designs stellt die Außenjalousie Setta 90 die Spitze der Außenbeschattung dar. Im geschlossenen Zustand bilden die S-Lamellen eine vollkommen kompakte Fläche. Die Zweckmäßigkeit der Außenjalousie Setta unterstreicht darüber hinaus ihr schönes Aussehen. Im Vergleich zu der Außenjalousie Setta 65 ist die Außenfensterjalousie Setta 90 für die Beschattung von größeren Flächen geeignet, da die Lammellen optisch größer wirken.
Den Thermoregulationseffekt der Außenjalousie wird ferner durch den Dichtungsgummi, der in gesamter Lamellenlänge eingepresst ist, abgerundet. Die Alu-Führungsschienen sorgen für Windstabilität und bilden ein zusätzliches Element des Hausschutzes gegen Einbruch. Wegen der Montagevariabilität, des eleganten Aussehens sowie der vollkommenen Beschattungsfähigkeit ist diese horizontale Außenjalousie als Beschattungselement für alle Objekttypen geeignet.

Aus der Sicht der Licht- und Wärmebedingungen sowie der Energieersparung ist die Außenbeschattungstechnik ein wichtiger Bestandteil des Bauwerkes. Aus herkömmlicher Sicht erfüllen die Außenjalousien eine Beschattungs- und Sicherheitsfunktion, unter nichttraditionellem Aspekt bilden sie ein interessantes architektonisches Bauelement bei Verwaltungsgebäuden und Familienhäusern.

Vorzüge und Vorteile

  • elegante Designausführung mit S-Lamelle,
  • hohe Abschirmungsstufe,
  • Thermoregulation- und Schutzeffekt,
  • Minderung des Geräuschpegels,
  • Unterprofil aus extrudiertem Aluminium,
  • Elektrosteuerungsmöglichkeit,
  • geminderter Geräuschpegel (eingepresster Dichtungsgummi in der gesamten Lamellenlänge),
  • garantierte Maximalfläche 24 m2.

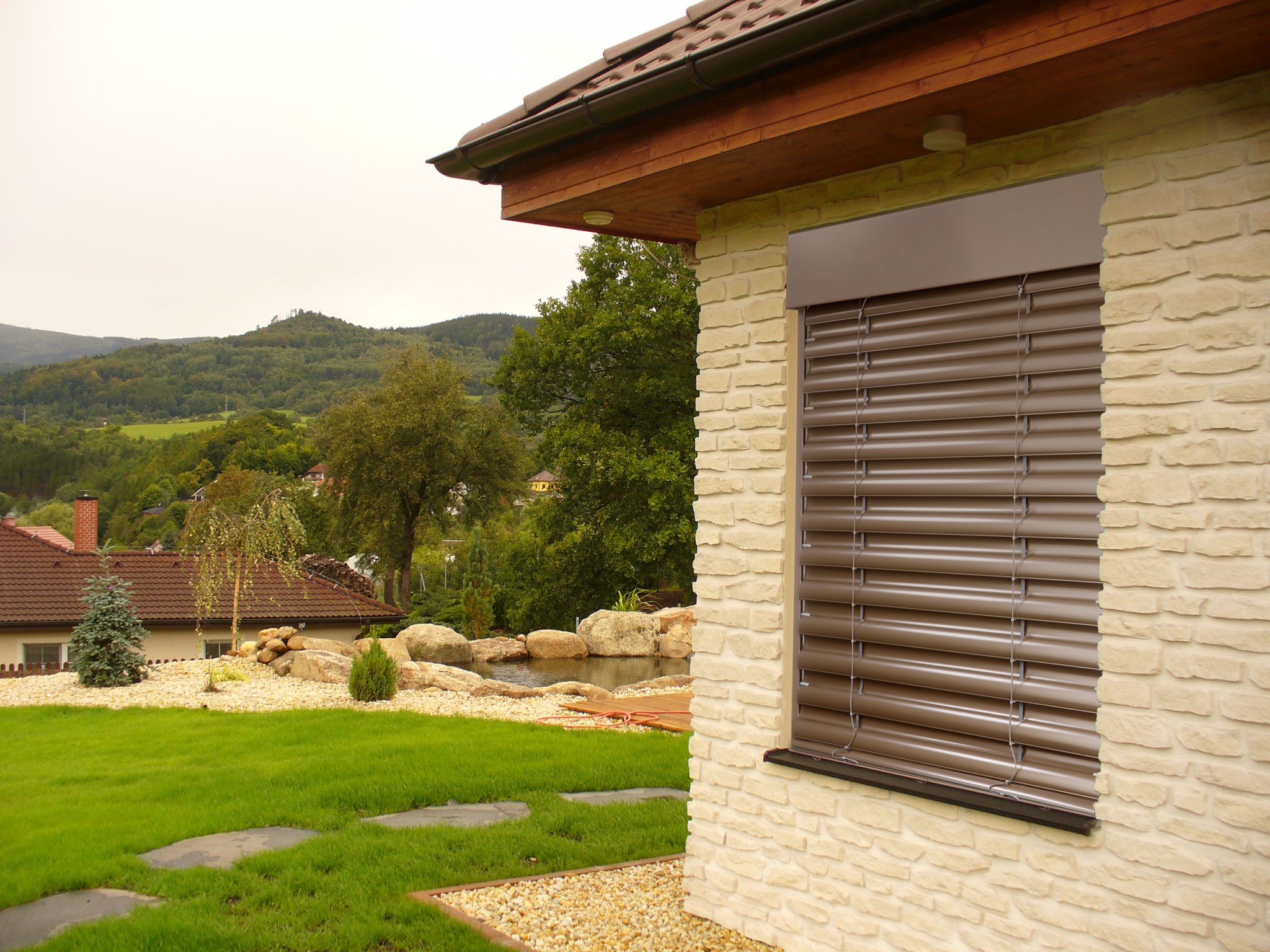

Referenzen

Bedienungsweise

  • manuell - Kurbelbedienung
  • elektrisch – Fernbedienung oder Schalter

Garantierte Maße

  • Minimalbreite: 600 mm
  • Maximalbreite: 4000 mm (für die Bedienung mittels Kurbel) / 6000* mm (für die Bedienung mittels Motor)
  • Maximalhöhe: 4000 mm
  • Maximalfläche: 8 m2 (für Kurbelbedienung) / 24 m2 (Elektromotorsteuerung)

* Hinweis: Mit der zunehmenden Breite der Jalousie sinkt die Qualitätsstufe ihrer Windbeständigkeit – s. Windbeständigkeit, weiter unten auf der Seite.

Atypische Maße werden nicht hergestellt.

Technische Parameter

Oberprofil Unterprofil Lamelle Seitenführung Leiter Textilband
Führungsschiene
Handelsname
Maß ( mm)
Material
P001
56 × 58
Fe
63278
P001/2
56 × 60
Al
63278
P 012/1
93 × 14
Al
63279
S37/2
0,42 × 113
Al
63277
S029/1
86 × 9,5
PES
S029/21
PES
P 028
8 × 0,34
PES
Farbe Standard: verzinktes Blech
natural (Al profil)
Sonstige: in RAL-gespritzt
Standard: elox. hliník

Sonstige: in RAL-gespritzt
Gemäß aktueller Farbskala Standard: elox

Sonstige: in RAL-gespritzt
Grau Grau

Farbausführung

62539

RAL- Grundfarbe für Lamelle Setta 90

  • 1015 1015
  • 3000 S 3000 S
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 7022 7022
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

RAL-Zuschlagfarben für Lamelle

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Einbauvarianten

Einbau-Grundtypen

  • Einbau in eine neugebildete Tasche (Decke / Wand)
  • Einbau in das Spalett am Fensterrahmen (Decke / Wand)
  • Anbringung am erweiterten Fensterprofil (Decke / Wand)

65592 65593 65591

Die drei Montagetypen können in zwei Varianten erfolgen: sichtbarer Abdeckkasten / Abdeckkasten, der in das Wärmeisolierungssystem oder in die Außenwand eingefügt ist.

Spezifischer Einbau

  • Selbsttragende Ausführung (Jalousienbefestigung an den Führungsschienen)
  • Fassadenausführung (Rundkassette; Einbau an die Fassade)
  • Einbau in den Sturz Heluz (Senkführungsschienen)
  • Einbau in den Sturz Porotherm (geeignet auch für die selbsttragende Ausführung)

Mit dem Sturzeinbau muss man bereits in der Familienhaus-Projektphase rechnen

Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals Bravo

Garantierte Abmessungen für die Jalousie Bravo

BRAVO Breite (mm) Höhe (mm) garantierte Fläche (m2)
min. max. min. max. max.
ohne Insektenschutzgitter 600 3500 500 3000 10,5
mit Insektenschutzgitter 720 1800 500 2500 3
Durch diese Ausfuhrung werden 40 mm in der Kastenhohe (der Blendehohe) im Vergleich mit der Standardausfuhrung gespart.
Max. Höhe der Jalousie, die in den Kasten mit Höhe 210 mm passt.

Blind typ Blind Höhe (mm)
Cetta 60 Flexi 1900
Cetta 65 1900
Cetta 80 2200
Cetta 80 Flexi 3000
Cetta 80 Slim 2600
Cetta 100 Flexi 3300
Setta 65 1900
Setta 90 2700
Zetta 70 2100
Zetta 90 2500

Die selbsttragende Jalousie Viva

Garantierte Abmessungen für die Jalousie Viva

VIVA Breite (mm) Höhe (mm) garantierte Fläche (m2)
min. max. min. max. max.
ohne Insektenschutzgitter 600 4000 500 3000* 10,5 (motor)
mit Insektenschutzgitter 720 1800 500 2500* 3
* Sehen Tabelle „Max. Höhe der Jalousie, die in den Kasten mit Höhe 300 mm passt.“
T Max. Höhe der Jalousie, die in den Kasten mit Höhe 300 mm passt
Blind typ Blind Höhe (mm)
Cetta 60 Flexi 3500
Cetta 65 2400
Cetta 80 2800
Cetta 80 Flexi 3000
Cetta 80 Slim 3000
Cetta 100 Flexi 4000
Setta 65 2400
Setta 90 3000
Zetta 70 2600
Zetta 90 3000



Setta 90 für den Sturz



Garantierte Maße für Jalousien Setta 90 - für den Sturzeinbau:

  • minimalbreite: 600 mm
  • maximalbreite: 3850 mm
  • maximalhöhe: 1900 mm
  • maximalfläche: 8 m2

Windfestigkeit

Die Windbeständigkeitsprüfungen wurden durch das Institut für Bauingenieurwesen - Centrum stavebního inženýrství, a.s. in Zlín gemäß ČSN EN 13659 vorgenommen.

Schiene

Grundlegende Charakteristiken Eigenschaft
Windbeständigkeit Breite der Bauöff nung L (mm) L <= 2 000  2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 5 8 4 7 3 6 2 5
Max. Wind Geschwindigkeit vmax (km/h) 74 61 49 38
Max. effektive Höhe des Flügels Hmax = 4000 mm
Breite der Bauöff nung L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Windbeständigkeitsklasse 1 4 0 3 0 2 0 1
Max. Wind Geschwindigkeit vmax (km/h) 28 19 11 5
Max. effektive Höhe des Flügels Hmax = 4000 m
Der zusatzliche thermische Widerstand ΔR 0,08 (m2.K/W)
Gesamtdurchlassigkeit Sonnenenergie gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*



Seil

Grundlegende Charakteristiken Eigenschaft
Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 3 6 2 5 1 4 0 3 0 2 0 1 0 0
Max. Wind Geschwindigkeit vmax (km/h) 49 38 28 19 11 5 1
Max. effektive Höhe des Flügels Hmax = 2500 mm
Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Windbeständigkeitsklasse 2 5 1 4 0 3 0 2 0 1 0 0 0 0
Max. Wind Geschwindigkeit vmax (km/h) 38 28 19 11 5 1 0
Max. effektive Höhe des Flügels Hmax = 4000 mm
Der zusatzliche thermische Widerstand ΔR 0,08 (m2.K/W)
Gesamtdurchlassigkeit Sonnenenergie gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
