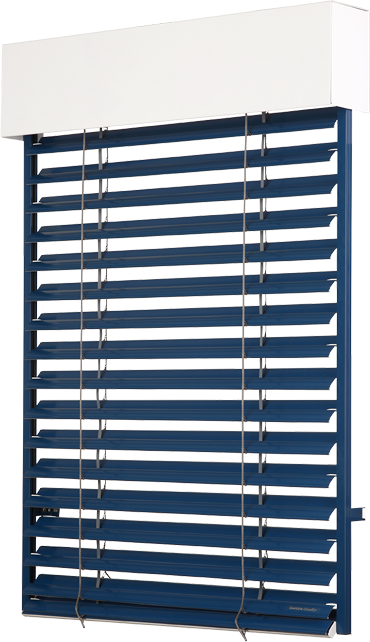

Horizontale Außenjalousie Zetta 70

Die horizontale Außenjalousie Zetta 70 ist gemeinsam mit der Außenjalousie Zetta 90 die technologisch ausgereifteste Jalousie im Bereich der Außenbeschattungstechnik, geeignet zur Verschattung von Einfamilienhäusern und Bürogebäuden. Die Lamellen einer Breite von 7 cm haben die Form des Buchstabens „Z“. in geschlossenem Zustand bilden die Lamellen eine einheitliche Fläche, die eine perfekte Verschattung garantiert, wobei der eingepresste Gummi über die gesamte Länge der Lamelle den wärmeregulierenden Effekt der Jalousie erhöht. Die Aluminiumführungsleisten gewährleisten die Stabilität der Jalousie im Wind und sind ein unterstützendes Element für die Sicherung des Hauses gegen Einbruch. Die Variabilität der Montage, das moderne bis technische Design und die vollkommene Verschattung machen aus dieser horizontalen Außenjalousie ein einzigartiges Verschattungselement für sämtliche Objekttypen.

Die Außenbeschattungstechnik schafft ein optimales Umfeld unter dem Aspekt der Licht- und Wärmeverhältnisse ist ein wesentlicher Bestandteil des Bauwerks hinsichtlich der Energieeinsparung. Im traditionellen Verständnis erfüllen Außenrollläden eine Verschattungs- und Sicherheitsfunktion, in nichttraditioneller Konzeption sind sie ein architektonisches Element der Verwaltungsgebäude und eine Zierde für jedes Einfamilienhaus.

Vorzüge und Vorteile

  • hoher Verschattungsgrad,
  • wärmeregulierender und Schutzeffekt,
  • verringerter Außenlärmpegel,
  • unteres Profil aus extrudiertem Aluminium,
  • Möglichkeit der elektrischen Bedienung,
  • Geräuscharmut der Jalousie (eingepresster Gummi),
  • maximale garantierte Fläche bis zu 18 m2.

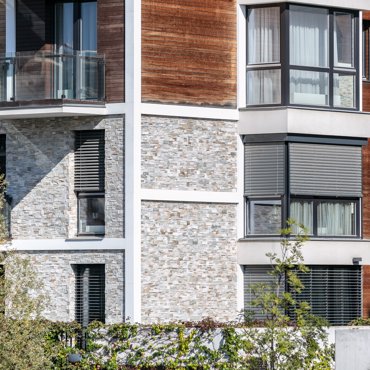

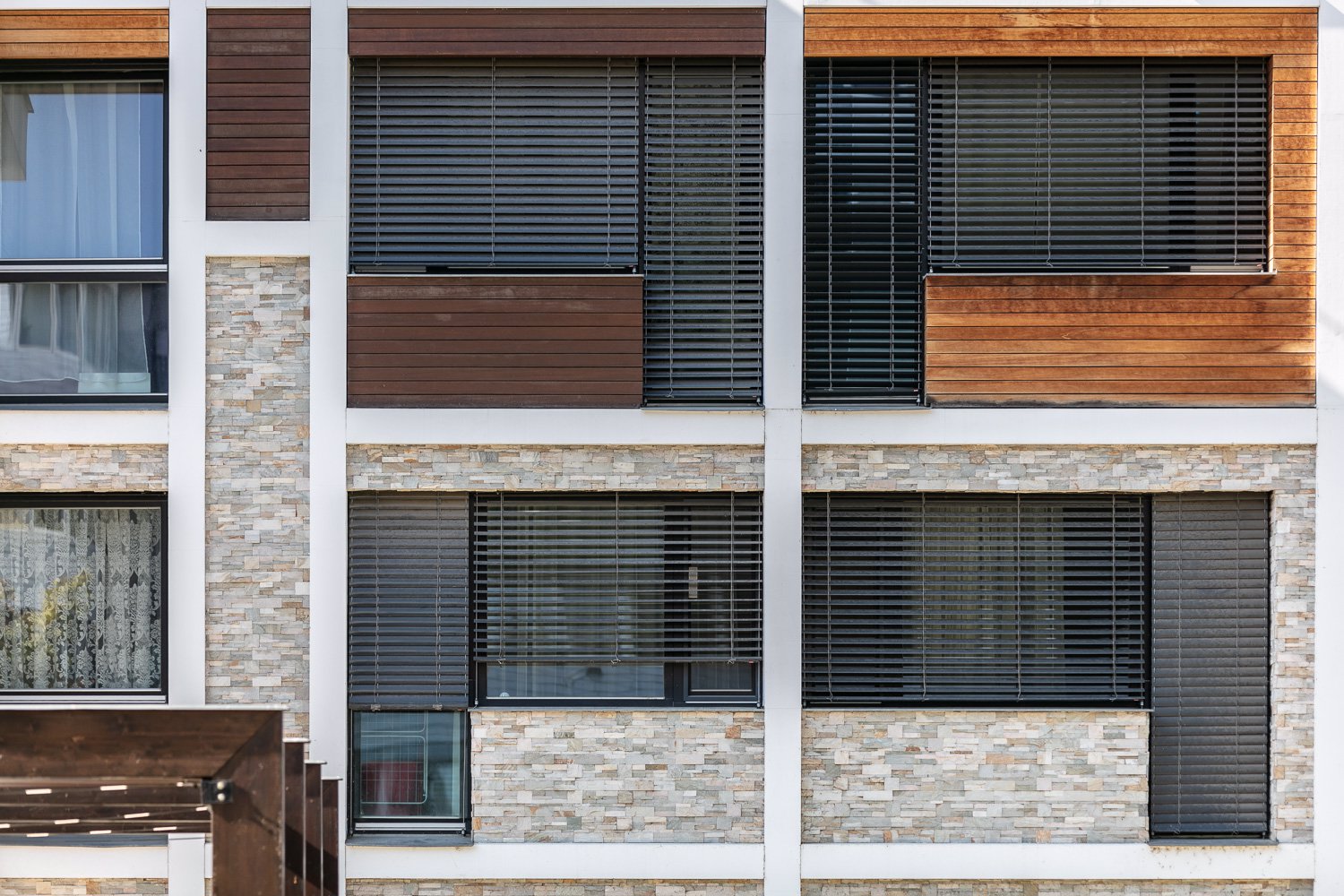

Referenzen


Art der Bedienung

  • manuell – mittels Kurbel
  • elektrisch – mittels Fernbedienung oder Schalter

Garantierte Abmessungen

  • minimale Breite: 600 mm
  • maximale Breite: 4000 mm (für die Bedienung mittels Kurbel) / 6000* mm (für die Bedienung mittels Motor)
  • maximale Höhe: 4000 mm
  • maximale Fläche: 8 m2 (für die Bedienung mittels Kurbel) / 18 m2 (für die Bedienung mittels Motor)

* Hinweis: Mit der zunehmenden Breite der Jalousie sinkt die Qualitätsstufe ihrer Windbeständigkeit – s. Windbeständigkeit, weiter unten auf der Seite.

Atypische Abmessungen stellen wir nicht her.

Technische Parameter

Zeichnung der Lamelle Zetta 70

Oberes Profil Unteres Profil Lamelle Seitenführung Gitter Textilban
Führungsleiste
Handelsbezeichnung
Abmessung (mm)
Material
P 001
56 × 58
Fe
5588
P 001/2
56 × 60
Al
5588
P 012/2
67 × 13
Al
5589
P 038
0,42 × 83
Al
5590

P 029/2
60 × 9,5
PES
P 028
8 × 0,34
PES
Farbe Standard:
verzinktes Blech
Sonstige RAL gespritzt
Standard:
Aluminium
Sonstige RAL gespritzt
gemäß aktuellem Musterkatalog ISOTRA a.s.
Grundausführung
- eloxiert


Sonstige RAL gespritzt
weiß grau

Farbausführung

5598

Grundfarben RAL für die Lamelle

  • 1015 1015
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 7022 7022
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

RAL-Farben für die Lamelle gegen Preisaufschlag

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag für Box, Führungsleiste, Halter der Führungsschienen, Oberschiene + Unterschiene

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Varianten der Montage

Grundlegende Typen der Montage

  • Montage in die vorbereitete Vertiefung (Decke / Wand)
  • Montage in den Kasten auf den Rahmen des Fensters (Decke / Wand)
  • Montage auf das Erweiterungsprofil des Fensters (Decke / Wand)

35143 35144 35142

Diese drei Typen der Montage können in zwei Varianten erfolgen: Verkleidungsbox sichtbar / Verkleidungsbox kaschiert im Wärmedämmsystem oder in der Fassade.

Spezifische Montage

  • Selbsttragende Ausführung (Befestigung der Jalousie an den Führungsleisten)
  • Fassadenausführung (runde Kassette; Montage an der Fassade)
  • Montage in den Sturz Heluz (eingelassene Führungsleisten)
  • Montage in den Sturz Porotherm (geeignet für die selbsttragende Ausführung
  • Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals

Mit der Montage in den Sturz ist bereits in der Phase der Projektierung des Einfamilienhauses zu rechnen.

Die selbsttragende Jalousie mit dem Ballen außerhalb des Kanals Bravo

Garantierte Abmessungen für die Jalousie Bravo

BRAVO Breite (mm) Höhe (mm) garantierte Fläche (m2)
min. max. min. max. max.
ohne Insektenschutzgitter 600 3500 500 3000 10,5
mit Insektenschutzgitter 720 1800 500 2500 3
Durch diese Ausfuhrung werden 40 mm in der Kastenhohe (der Blendehohe) im Vergleich mit der Standardausfuhrung gespart.
Max. Höhe der Jalousie, die in den Kasten mit Höhe 210 mm passt.

Blind typ Blind Höhe (mm)
Cetta 60 Flexi 1900
Cetta 65 1900
Cetta 80 2200
Cetta 80 Flexi 3000
Cetta 80 Slim 2600
Cetta 100 Flexi 3300
Setta 65 1900
Setta 90 2700
Zetta 70 2100
Zetta 90 2500

Die selbsttragende Jalousie Viva

Garantierte Abmessungen für die Jalousie Viva

VIVA Breite (mm) Höhe (mm) garantierte Fläche (m2)
min. max. min. max. max.
ohne Insektenschutzgitter 600 4000 500 3000* 10,5 (motor)
mit Insektenschutzgitter 720 1800 500 2500* 3
* Sehen Tabelle „Max. Höhe der Jalousie, die in den Kasten mit Höhe 300 mm passt.“
T Max. Höhe der Jalousie, die in den Kasten mit Höhe 300 mm passt
Blind typ Blind Höhe (mm)
Cetta 60 Flexi 3500
Cetta 65 2400
Cetta 80 2800
Cetta 80 Flexi 3000
Cetta 80 Slim 3000
Cetta 100 Flexi 4000
Setta 65 2400
Setta 90 3000
Zetta 70 2600
Zetta 90 3000

Zetta 70 für den Sturz

Garantierte Abmessungen für die Jalousien Zetta 70 in den Sturz

  • minimale Breite: 600 mm
  • maximale Breite: 3850 mm
  • maximale Höhe: 1600 mm
  • maximale Fläche: 8 m2

Windbeständigkeit

Die Windbeständigkeitsprüfungen erfolgten im Zentrum für Bauengineering AG (Centrum stavebního inženýrství, a.s.) in Zlín gemäß ČSN EN 13659.

Schienem

Grundlegende Charakteristiken Eigenschaft
Windbeständigkeit Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 4 7 3 6 2 5 1 4
Max. Wind Geschwindigkeit vmax (km/h) 61 49 38 28
Max. effektive Höhe des Flügels Hmax = 4000 mm
Breite der Bauöff nung L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Windbeständigkeitsklasse 0 3 0 2 0 1 0 0
Max. Wind Geschwindigkeit vmax (km/h) 19 11 5 1
Max. effektive Höhe des Flügels Hmax = 4000 mm
Der zusatzliche thermische Widerstand ΔR 0,08 (m2.K/W)
Gesamtdurchlassigkeit Sonnenenergie gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*

Seil

Grundlegende Charakteristiken Eigenschaft
Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Norm EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Windbeständigkeitsklasse 3 6 2 5 4 0 3 2 0 1 0 0
Max. Wind Geschwindigkeit vmax (km/h) 49 38 28 19 11 5 1
Max. effektive Höhe des Flügels Hmax = 2500 mm
Breite der Bauöff nung L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Windbeständigkeitsklasse 2 5 1 4 0 3 0 2 0 1 0 0 0 0
Max. Wind Geschwindigkeit vmax (km/h) 38 28 19 11 5 1 0
Max. effektive Höhe des Flügels Hmax = 4000 mm
Der zusatzliche thermische Widerstand ΔR 0,08 (m2.K/W)
Gesamtdurchlassigkeit Sonnenenergie gtot 0,032 - 0,094 (laut der gewählten Lamellen Farbe)*
