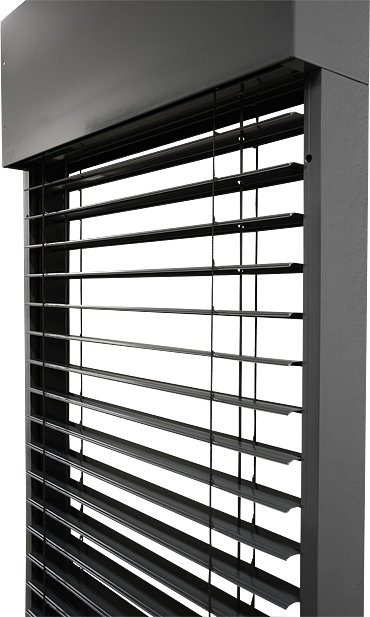

Selbsttragende Jalousie VIVA
Die Basis der selbsttragenden Jalousie bilden die Führungsleisten, auf denen die gesamte Last des Panzers ruht. Diese spezielle Ausführung von Außenjalousien findet man vor allem bei der selbsttragenden Jalousie VIVA. Man kann dafür alle Typen und Größen von Lamellen verwenden, die Cetta 50 ist davon ausgenommen, und man kann auch ein Insektennetz darin befestigen.

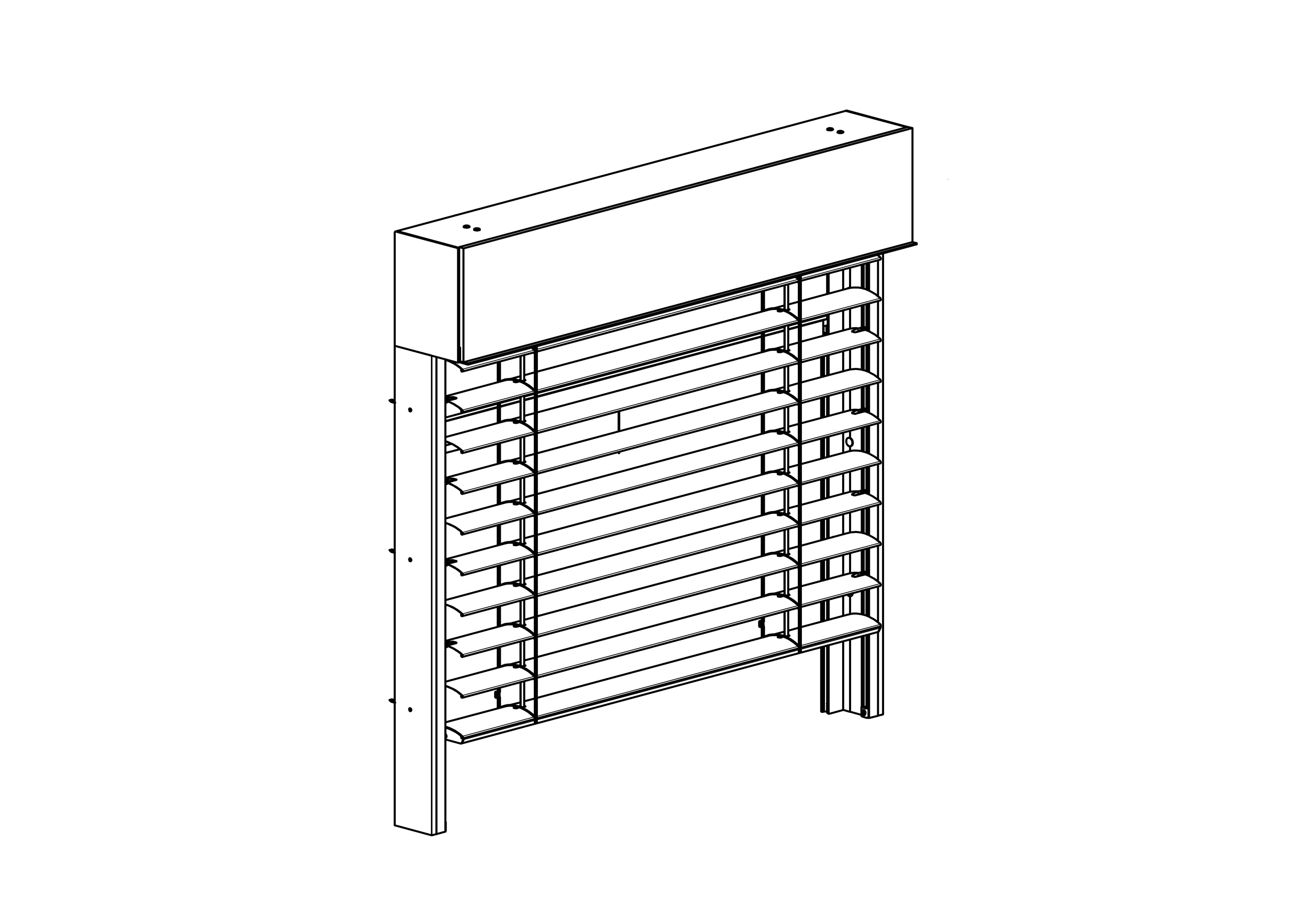

Für die Jalousie VIVA gilt, dass das obere Profil der Jalousie einschl. des gesamten Pakets von Lamellen in einer bereits komplettierten Box in eckiger Ausführung untergebracht ist. Die Box kann in zwei Varianten ausgeführt werden – unter Putz oder sichtbar. Die Unterputz-Variante zeichnet sich dadurch aus, dass die Box unter der Fassade „verborgen“ ist und dass diese Jalousie bei einem vollkommenen Einziehen in die Box überhaupt nicht sichtbar ist. Diese Ausführungsvariante muss bereits bei der Durchführung des Entwurfs des Hauses eingeplant werden. Bei der Unterputz-Ausführung kann die Box der Jalousie VIVA gleichzeitig von der vorderen und hinteren Seite mit gehärtetem, 10 mm dickem Polystyrol versehen sein. Bei der sichtbaren Variante ist die Box sichtbar.
Vorteile & hervorstechende Merkmale
- Schnellere und einfachere Montage,
- hoher Beschattungsgrad,
- Thermoregelungs- und Schutzeffekt,
- Verminderung des Lärmpegels von außen,
- unteres Profil aus extrudiertem Aluminium,
- Möglichkeit einer Elektrobetätigung,
- verminderte Geräuschintensität der Jalousie.
- Betätigung: Herunterfahren, Hochfahren und Kippen von Lamellen mithilfe eines Motors,
- Anordnung der Betätigung an beliebiger Stelle,
- Ausführung geeignet für alle Typen von Außenjalousien, die Cetta 50 ist davon ausgenommen,

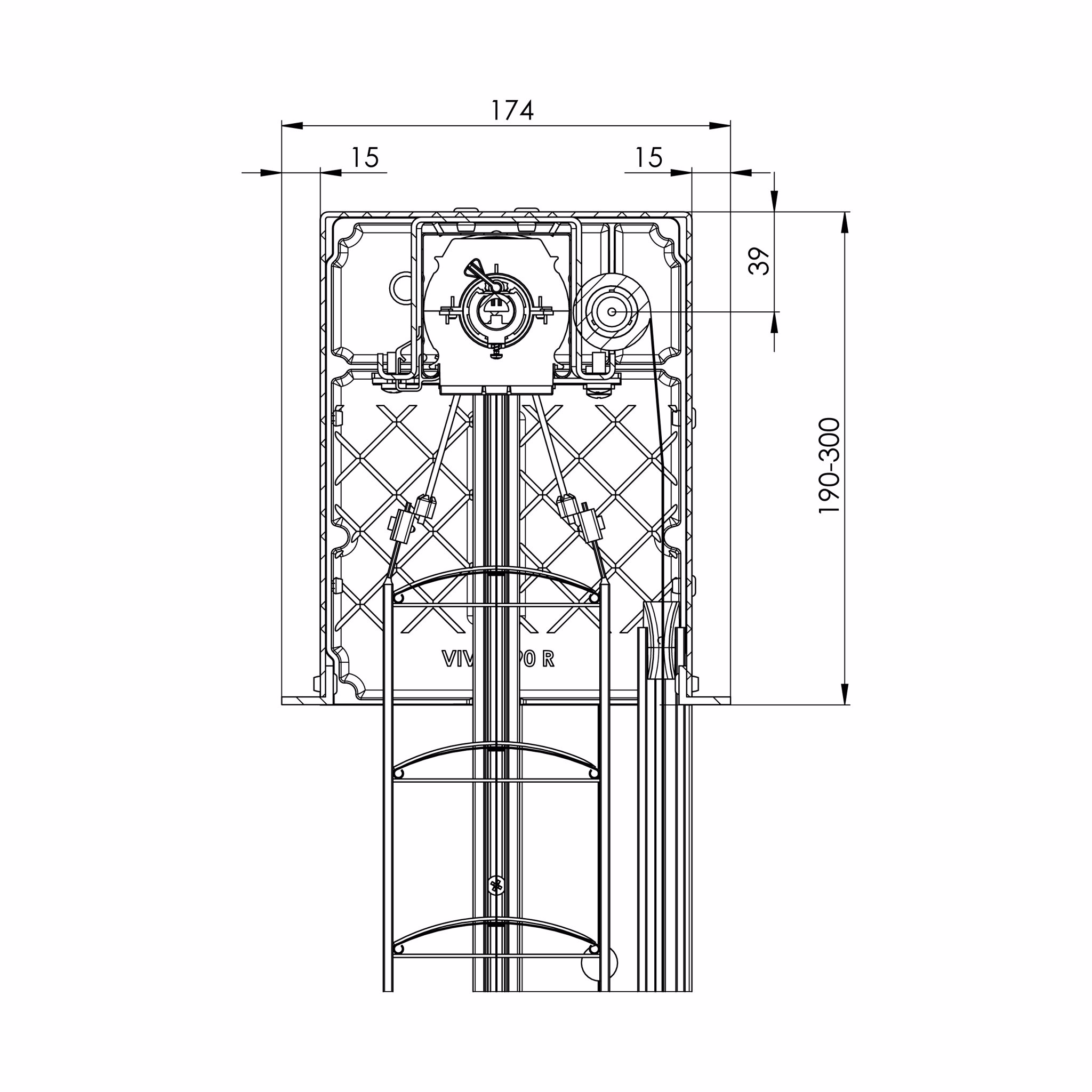

- Standardhöhe des Abdeckkastens: 190 mm, 220 mm, 260 mm, 300 mm,
- breites Angebot an gefalteten Führungsleisten (bis zu 13 Varianten),
- die Box, die unteren Leisten und die Führungsleisten sind in der Farbenausführung DECORAL oder RAL verfügbar,
- maximale Breite 4000 mm,
- bei einer Breite zwischen 3,5 m und 4 m ist die Box um ein Bewehrungsprofil ergänzt.






Notizen: Dimensionstoleranz fur Eingabewerte ± 2 mm
Garantierte Abmessungen für die Jalousie Viva
VIVA | Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | |
---|---|---|---|---|
min. | max. | min. | max. | |
ohne Insektenschutzgitter | 600 | 4000 | 500 | 12 |
mit Insektenschutzgitter | 720 | 1800 | 500 | 3 |
Maximale Höhe der Jalouise (in mm) nach der Type den Lamellen für die gewahlte Gröse den Kasten (ohne Insektenschutzgitter)
Type der Jalousie / Höhe den Kasten in mm | 190 | 220 | 260 | 300 | 300/3500* | Max. Fläche (m2) |
---|---|---|---|---|---|---|
C65 | 800 | 1100 | 1700 | 2200 | 2200 | 8,8 |
C80 | 900 | 1300 | 2000 | 2600 | 2600 | 10,4 |
C80 Slim | 1500 | 2100 | 2800 | 3600 | 3200 | 13 |
F60 | 2300 | 3200 | 4000 | 4000 | 4000 | 16 |
F80 | 3000 | 4000 | 4000 | 4000 | 4000 | 16 |
F100 | 3700 | 4000 | 4000 | 4000 | 4000 | 16 |
S65 | 1100 | 1500 | 2000 | 2600 | 2300 | 10 |
S90 | 1600 | 2100 | 2900 | 3700 | 3400 | 13 |
Z70 | 1100 | 1500 | 2100 | 2800 | 2500 | 11 |
Z90 | 1400 | 1900 | 2700 | 3400 | 3100 | 13 |
Notizen: Die maximale Höhe der selbsträgige Jalousie VIVA mit Instektenschutzgitter ist 2500 mm.
*Notizen: Wenn die Jalousie grosser als 3500 mm ist, der Kasten ist mit verstarkeren Profil ergantz ist.
Grundlegende Charakteristiken | Eigenschaft |
---|---|
Windbeständigkeit | Třída 3, 4 (für alle Dimensionen) |
Der zusatzliche thermische Widerstand ΔR | 0,08 (m2.K/W) |
Gesamtdurchlassigkeit Sonnenenergie gtot | 0,032 - 0,094 (laut der gewählten Lamellen Farbe)* |
