Wir bieten Stoffe für Screen-Rollos in folgender Materialausführung an
Ausführung | Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | ||
---|---|---|---|---|---|
min | max | min | max | max | |
Kurbel | 400 | 2500 | 400 | 1200 | 3 |
Motor LS40 | 580 | 2500 | 400 | 1200 | 3 |
Motor 40 iO | 635 | 2500 | 400 | 1200 | 3 |
** Die max. Hohe mit dem Stoff STNZ, STNBZ, SCR4005, SLTZB92, SERGE 3Z betragt nur 900 mm.
Ausführung | Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | ||
---|---|---|---|---|---|
min | max | min | max | max | |
Kurbel | 400 | 2800 | 400 | 2500 | 7 |
Motor LT50 | 665 | 2800 | 400 | 2500 | 7 |
Motor RTS, iO, WT | 795 | 2800 | 400 | 2500 | 7 |
** Die max. Hohe mit dem Stoff STNZ, STNBZ, SCR4005, SLTZB92, SERGE 3Z betragt nur 1800 mm.
Ausführung | Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | ||
---|---|---|---|---|---|
min | max | min | max | max | |
Kurbel | 400 | 3500 | 400 | 3000 | 10 |
Motor LT50 | 665 | 3800 | 400 | 3500 | 13 |
Motor RTS, iO, WT | 795 | 3800 | 400 | 3500 | 7,5 |
** Die max. Hohe mit dem Stoff STNZ, STNBZ, SCR4005, SLTZB92, SERGE 3Z betragt nur 2600 mm.
Ausführung | Breite (mm) | Höhe (mm) | Garantierte Fläche (m2) | ||
---|---|---|---|---|---|
min | max | min | max | max | |
Kurbel | 400 | 3000 | 400 | 5000 | 12 |
Motor LT50 | 665 | 6000 | 400 | 5000 | 18 |
Motor RTS, iO, WT | 795 | 6000 | 400 | 5000 | 7,5 |
** Die max. Hohe mit dem Stoff STNZ, STNBZ, SCR4005, SLTZB92, SERGE 3Z betragt nur 4500 mm.
Oberprofil | Unterprofil | Seitenführung | ||||||
---|---|---|---|---|---|---|---|---|
rechteckigen | abgerundeten | breite | Führungsschiene | |||||

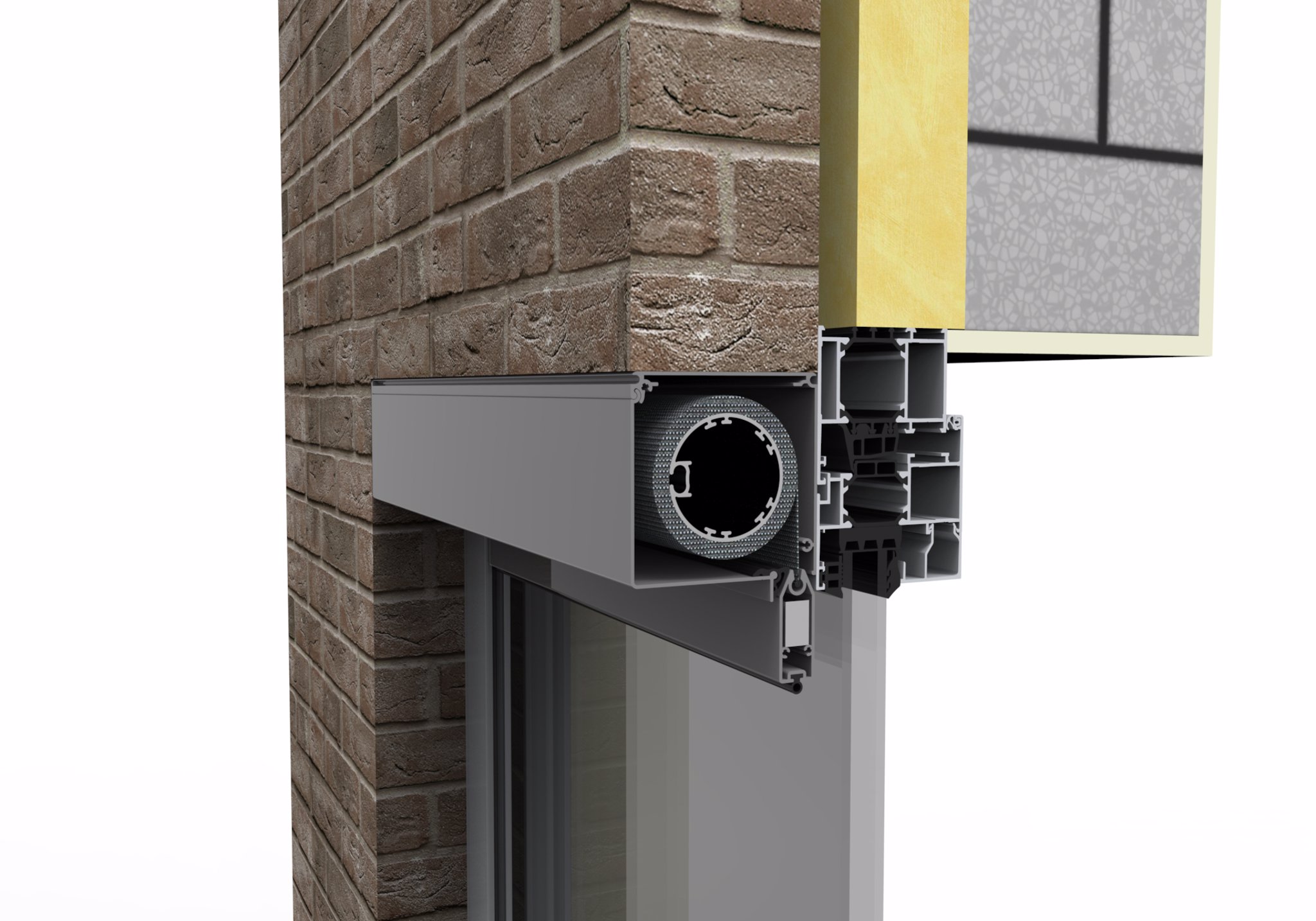

Handelsbezeichnung | SCREEN HR8-ZIP box 110 | ZPH074 | ZPH070 | ZPH068 | ZPH069 | ZPH071 | ZPH072 | |
Maß (mm) | 110 × 110 | 110 × 110 | 18 × 50 | 30 × 40 | 20 × 40 | 40 × 40 | 30 × 80 | 20 × 80 |
Material | Al | Al | Al | Al | Al | Al | Al | Al |
Querschnitt | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Farbe |
Standard: RAL 9006 Weißaluminium RAL 9007 Graualuminium RAL 9010 Reinweiß RAL 7016 Anthrazitgrau RAL 7016 Struktur Anthrazitgrau RAL 8014 Sepiabraun RAL 7012 Basaltgrau RAL 7021 Schwarzgrau DB 702 Grau DB 703 Dunkelgrau Zuschlag: sonstige RAL Farben an Aufrage |
Oberprofil | Unterprofil | Seitenführung | ||||||
---|---|---|---|---|---|---|---|---|
rechteckigen | abgerundeten | breite | Führungsschiene | |||||

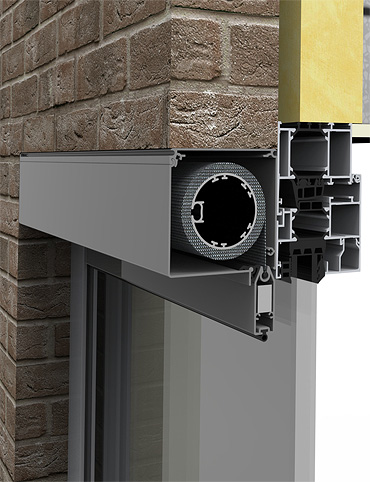

Handelsbezeichnung | SCREEN HR8-ZIP box 110 | ZPH152 | ZPH153 | ZPH154 | ZPH156 | ZPH155 | ||
Maß (mm) | 110 × 110 | 110 × 110 | 18 × 50 | 30 × 55 | 20 × 55 | 40 × 55 | 30 × 110 | 20 × 110 |
Material | Al | Al | Al | Al | Al | Al | Al | Al |
Querschnitt | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Farbe |
Standard: RAL 9006 Weißaluminium RAL 9007 Graualuminium RAL 9010 Reinweiß RAL 7016 Anthrazitgrau RAL 7016 Struktur Anthrazitgrau RAL 8014 Sepiabraun RAL 7012 Basaltgrau RAL 7021 Schwarzgrau DB 702 Grau DB 703 Dunkelgrau Zuschlag: sonstige RAL Farben an Aufrage* |
*Kunststoffteile nur in schwarz
