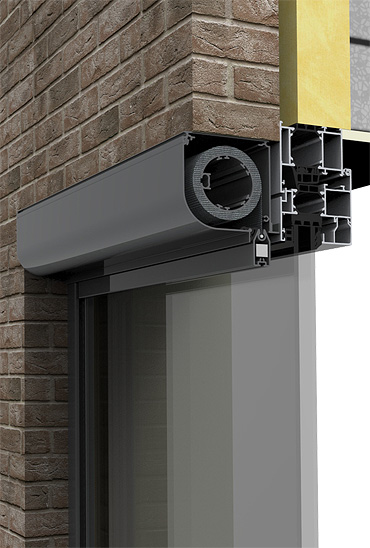

SCREEN HR7

Wollen Sie den gesmaten Komfort, den die Screen-Rollos ohne störende Installationsarbeiten anbieten? Dann ist das Screen-Rollo HR7 einfache Lösung für Installation auf jedes Fensterprofil oder an die Fassade, und dieses gewährleistet den maximalen Sonnenscheinschutz und Schutz gegen Wärmedurchlässigkeit. Dieses Screen-Rollo ist auch ideal für die Passivhäuser, denn es ist bei seiner Montage nicht nötig, den Aufbau zu durchlöchern. Wenn es dazu noch die außerordentliche Stoffbeständigkeit kommt, dann werden Sie viele Jahre zufrieden. Egal, ob Sie sich den modernen oder klassischen Design der Box auswählen.

Die Box, die Unterschiene und die Führungsschienen sind aus dem hoch widerstandsfähigen stranggepressten Aluminium mit dem Pulverlackieren hergestellt. Die Unterschiene steht in 2 Größen-niedrig, hoch zur Verfügung. Die Screen-Rollos können gekoppelt werden und es kann nur eine Box für 2 oder 3 Rollos verwendet werden. Unikale Technologie Xglide verringert Reibung zwischen dem Stoff und der Box. Der Stoff gleitet glatter aus der Box, und deshalb kommt es fast zu keiner Abnutzung. Auch nach mehreren Jahren wird Ihr Stoff immer wie neu aussehen! Der eingebaute Motorantrieb unterstreicht die moderne Systemausführung und seinen gesamten Komfort.

Vorteile und Vorzüge

  • 2 Typen der modernen Boxen: Kasten Box für die steife Architektur
    oder die Rundbox für mehrere traditionelle Gebäude,
  • beide Typen stehen in 3 Größen zur Verfügung,
  • Unterschiene für die Führung und Gewebeaufspannung,
  • Klasse der Windwiderstandsfähigkeit 2,
  • Möglichkeit, bis 3 Stk. Rollos zu koppeln,
  • Möglichkeit der Stahlseilasuführung oder Ausführung mit
  • Führungsschienen,
  • einfache Montage,
  • garantierte Fläche bis 14 m2

Referenzen

Die Bedienungsweise

  • Motor - Standard asynchroner Rohrmotor LT50 (minimale Screen Breite 580 mm) oder optionale asynchroner Rohrmotor LT50 RTS, OXIMO RTS, Sunea Scren IO, Altus RTS (minimale Screen Breite 685 mm), nur Motoren Altus 40 RTS, LS40 und Sunea IO 40 sind für die Box Abmessungen 70×70 nützlich.
  • Kurbel - mit einem eigenständig abbremsenden Schneckenradgetriebe, mit Übersetzungsverhältnis 1:4, mit eingebautem Endbegrenzer (verhindert ein umgekehrtes Aufrollen des Tuchs).

Garantierte Abmessungen

Standardmaße für Box 70

AUSFÜHRUNG BREITE (mm) HÖHE (mm) GARANTIERTE FLÄCHE (m2)
MIN MAX MIN MAX
Kurbel 400 2200 400 2800 6
Motor LS40 510 3000 400 1800 5,4
Motor 40 RTS, IO 565 3000 400 1800 5,4

Standardmaße für Box 90

AUSFÜHRUNG BREITE (mm) HÖHE (mm) GARANTIERTE FLÄCHE(m2)
MIN MAX MIN MAX
Kurbel 400 3000 400 3500 9
Motor LT50 580 3500 400 3500 9
Motor RTS, IO 685 3500 400 3500 9

Standardmaße für Box 110

AUSFÜHRUNG BREITE (mm) HÖHE (mm) GARANTIERTE FLÄCHE(m2)
MIN MAX MIN MAX
Kurbel 400 3500 400 3000 10
Motor LT50 580 3500 400 4000 14
Motor RTS, IO 685 3500 400 4000 14

Wir produzieren keine atypischen Ausführungen.

Technische Parameter

Oberprofil Unterprofil Seitenführung
rechteckigen abgerundeten schmale breite Führungsschiene Litze
Maß (mm)


Material
70 × 70
90 × 90
110 × 110
Al
245205
70 × 70
90 × 90
110 × 110
Al
245206


18 × 36
Al
245207


18 × 50
Al
245208


30 × 30
Al
245209


20 × 30
Al

245210


40 × 30
Al
245211


30 × 60
Al
245212


20 × 60
Al
245219



Edelstahl
263328
Farbe Standard:
RAL 7016 Anthrazitgrau
RAL 7016 Struktur Anthrazitgrau
RAL 8014 Sepiabraun
RAL 9006 Weißaluminium
RAL 9007 Graualuminium
RAL 9010 Reinweiß
sonstige RAL Farben und Isotra System Decoral an Aufrage*
*außer Kunststoff teile

Grundfarbausführung der Profile und Führungsleisten

  • RAL 7016 RAL 7016
  • RAL 7016 Struktur RAL 7016 Struktur
  • RAL 8014 RAL 8014
  • RAL 9006 RAL 9006
  • RAL 9007 RAL 9007
  • RAL 9010 RAL 9010

Farbausführung Isotra System Decoral 1 gegen Preisaufschlag für Box, Führungsleiste, Unterschiene

  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310
  • ISD152 ISD152
  • ISD154 ISD154
  • ISD200 ISD200
  • ISD212 ISD212
  • ISD214 ISD214
  • ISD222 ISD222

Farbausführung Isotra System Decoral 2 gegen Preisaufschlag für Box, Führungsleiste, Unterschiene

  • ISD500 ISD500
  • ISD510 ISD510
  • ISD600 ISD600
  • ISD610 ISD610
  • ISD620 ISD620
  • ISD630 ISD630
  • ISD640 ISD640
  • ISD700 ISD700

Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

Farbige Ausführung der Profile und Führungsleisten mit gegen Aufpreis

RAL-Farben – auf Nachfrage.

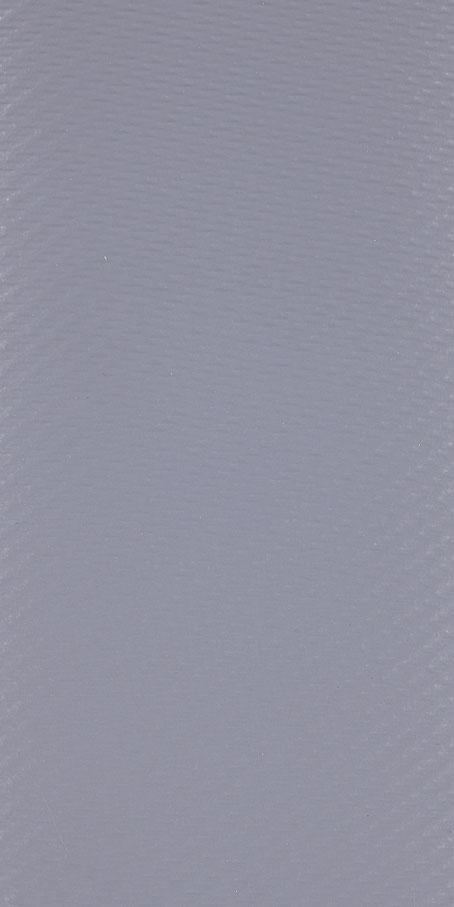

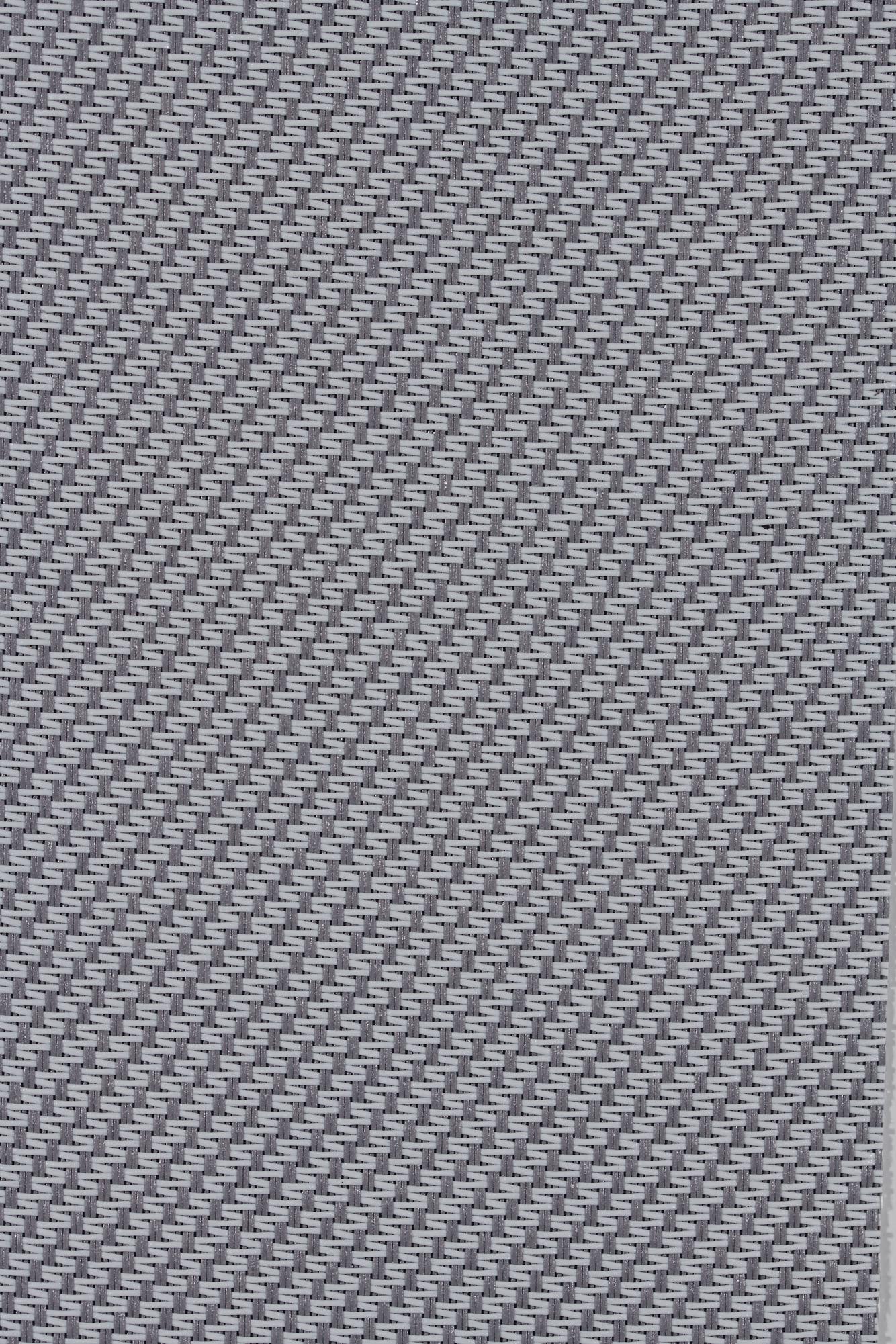

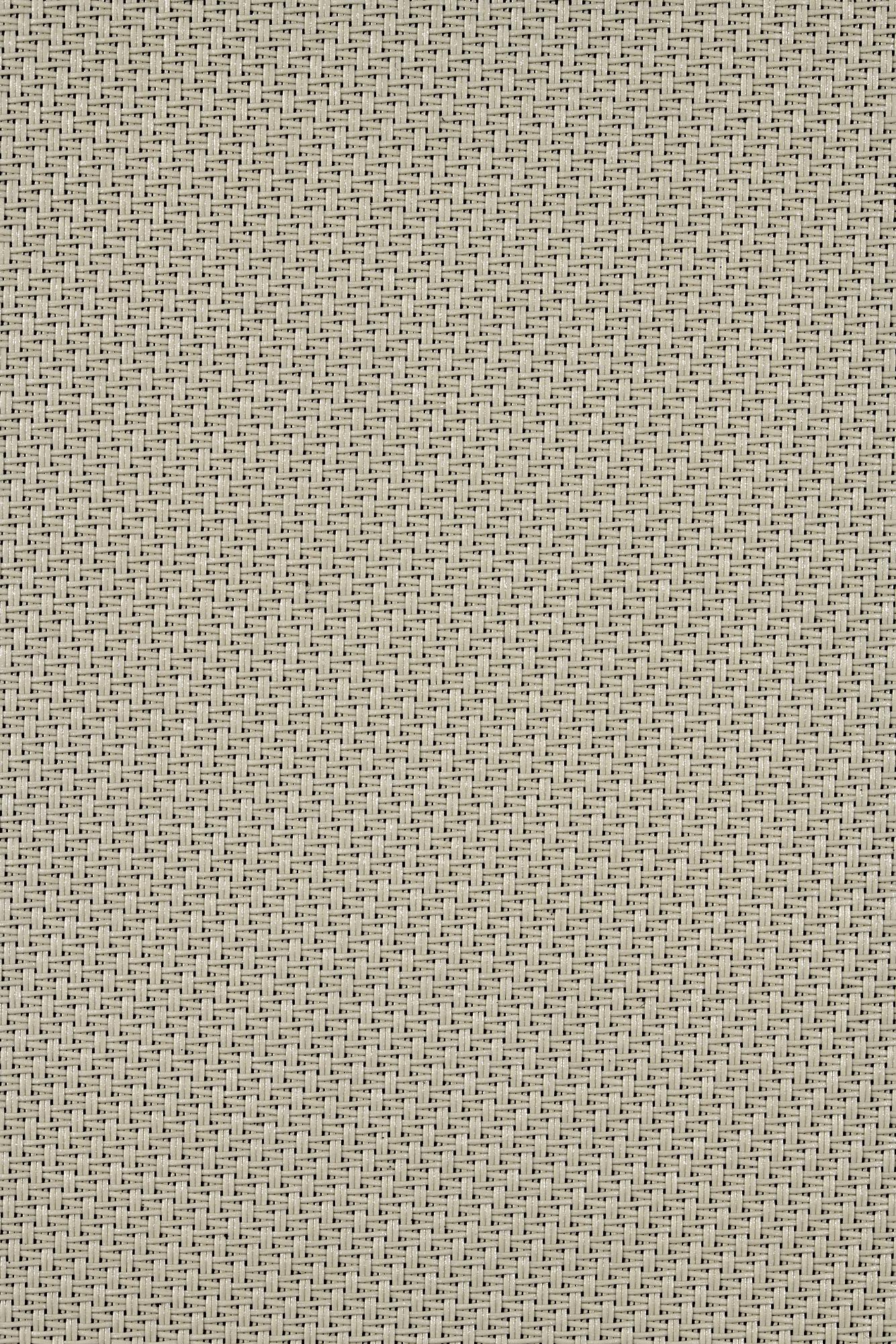

Stoffauswahl

Wir bieten Stoffe für Screen-Rollos in folgender Materialausführung an

  • Mit einer PVC-Schicht überzogene Glasfaser
  • Polyesterfaser mit PVC-Schicht





Satiné, Satiné Metal


die mit einer PVC-Schicht überzogene Glasfaser gewährleistet eine hervorragende Maßstabilität, sie schützt vor Feuer und Chemikalien, ist UV-stabil und verfügt über eine ausgezeichnete Wetterfestigkeit.
Der Stoff besteht im Grundverhältnis aus 42% Glasfaser, die zut 58% mit PVC überzogen ist (ausgenommen Stoffe des Typs blackout).

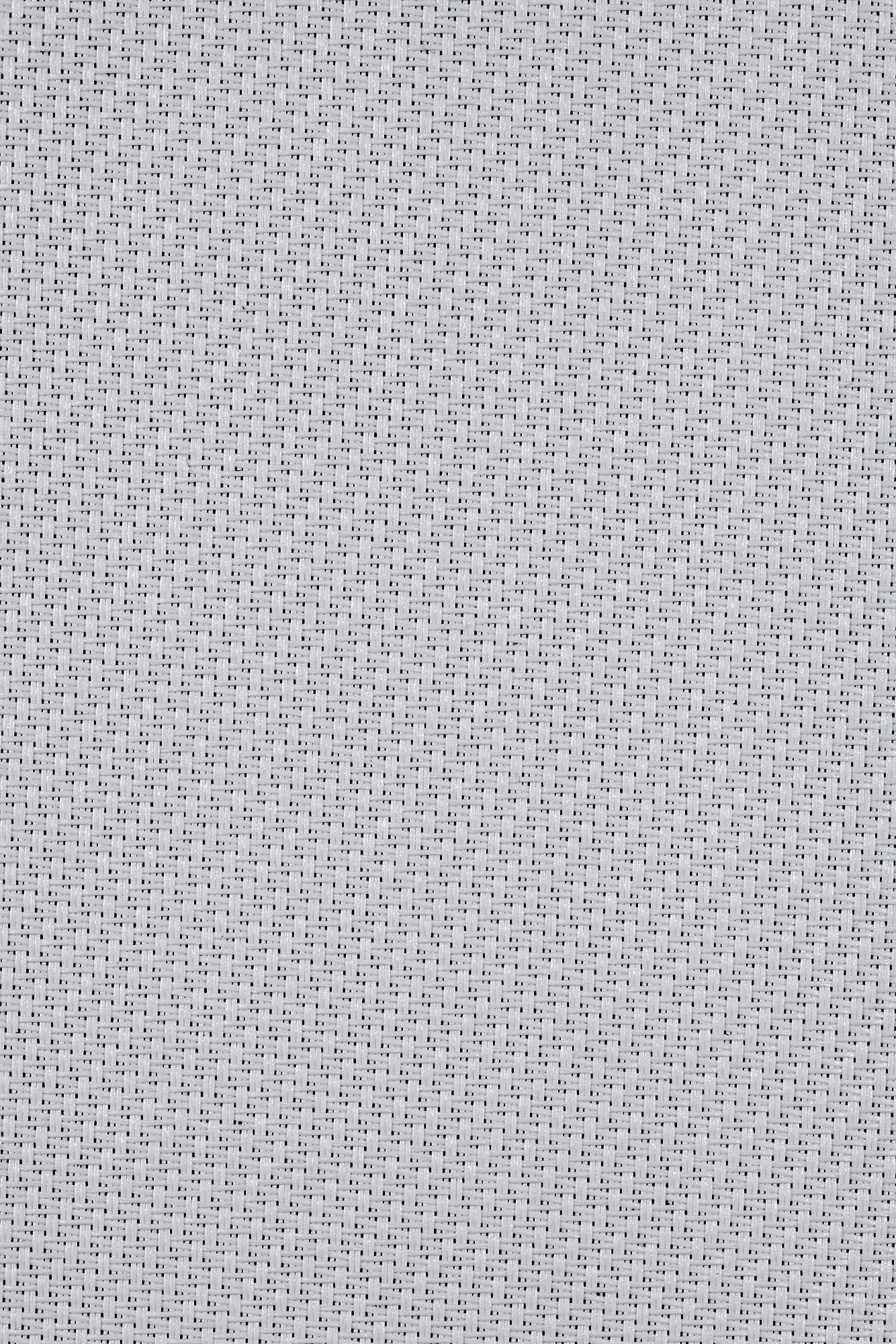

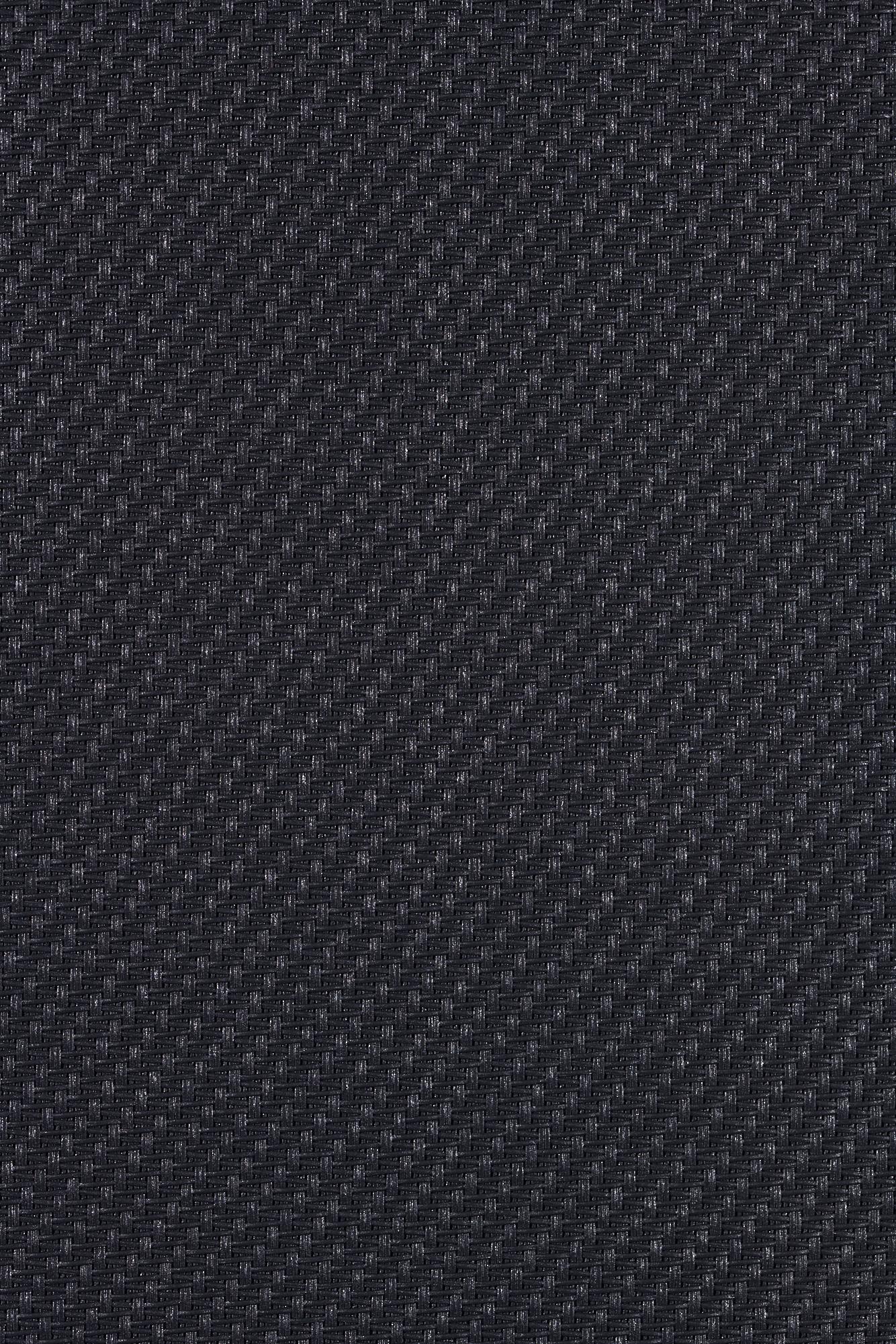

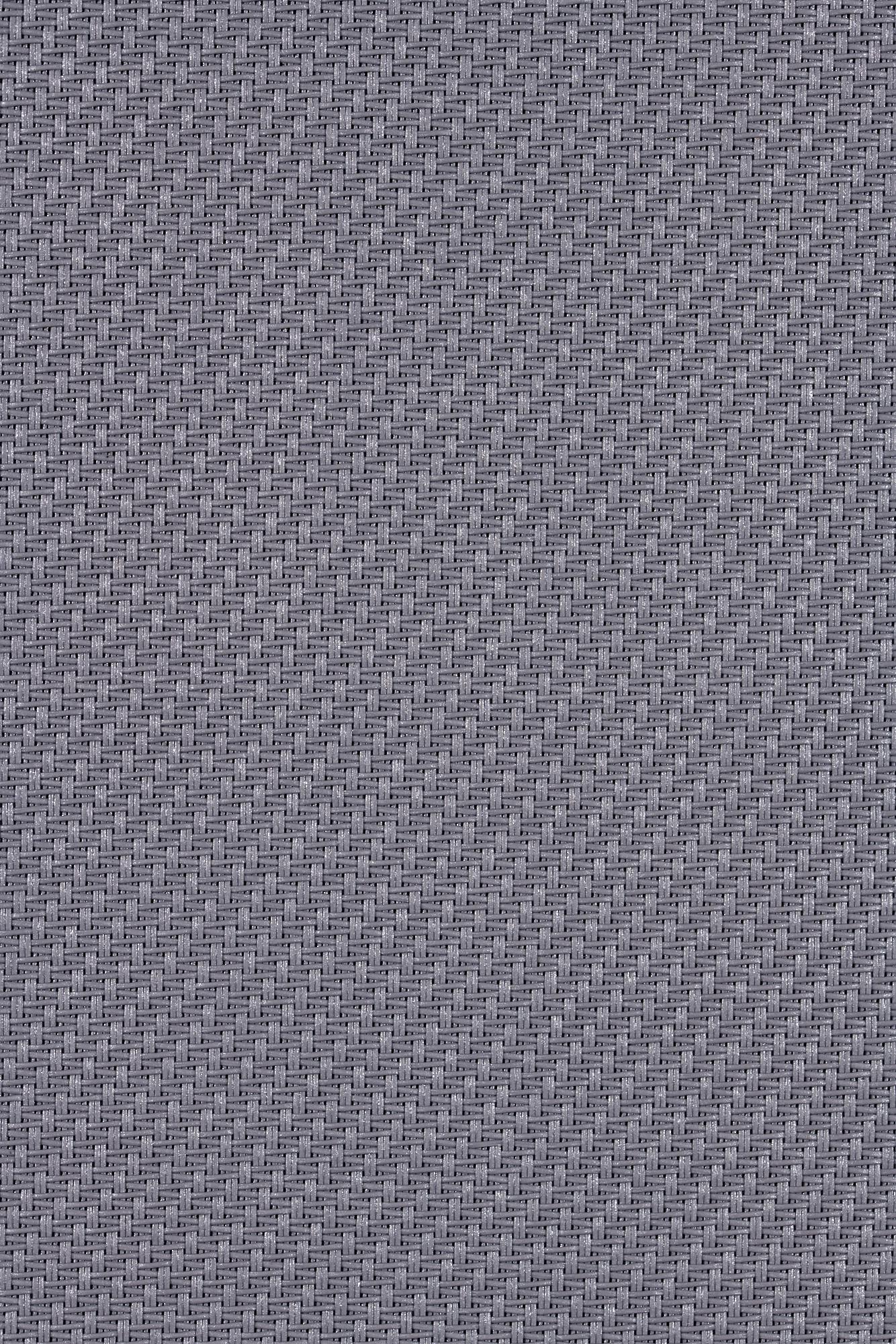

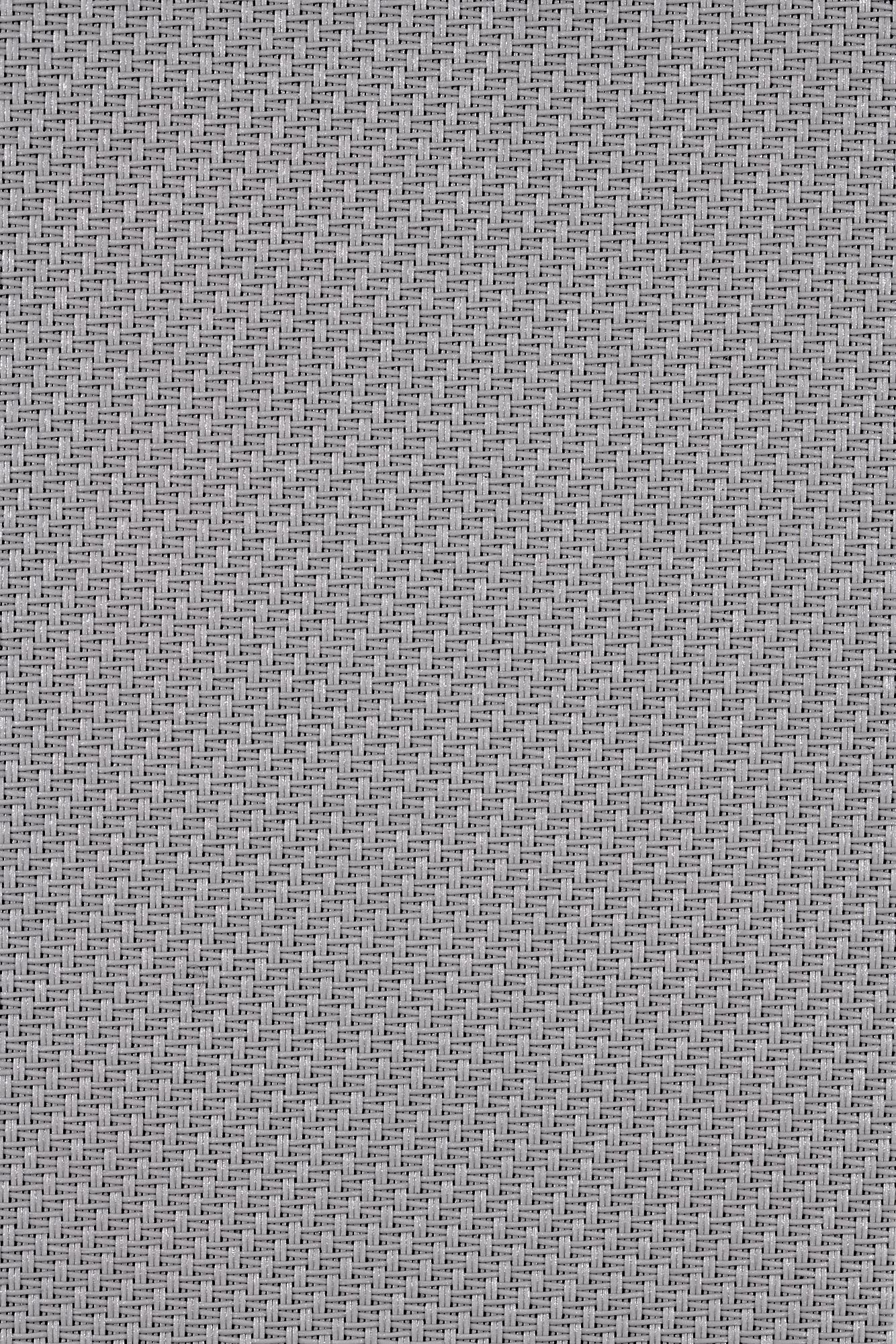

Screen Nature



  • Eine spezielle Struktur hat der Stoff des Typs SCREEN NATURE, der aus 100 % Glasfaser ohne PVC und ohne Halogeninhalt besteht – er erfüllt hohe ökologische Ansprüche mit minimaler Auswirkung auf die Umwelt, den Gesundheitsschutz, die Sicherheit und die Brandbeständigkeit (A2, M0)

SCR

  • Die Kombination 30 % Polyesterfaser und 70 % PVC bietet eine breite Skala an Stoffen für den Einsatz im Innenbereich, die die grundlegenden Ansprüche an Funktionalität, Design, Wärmekomfort und optischen Komfort erfüllen.

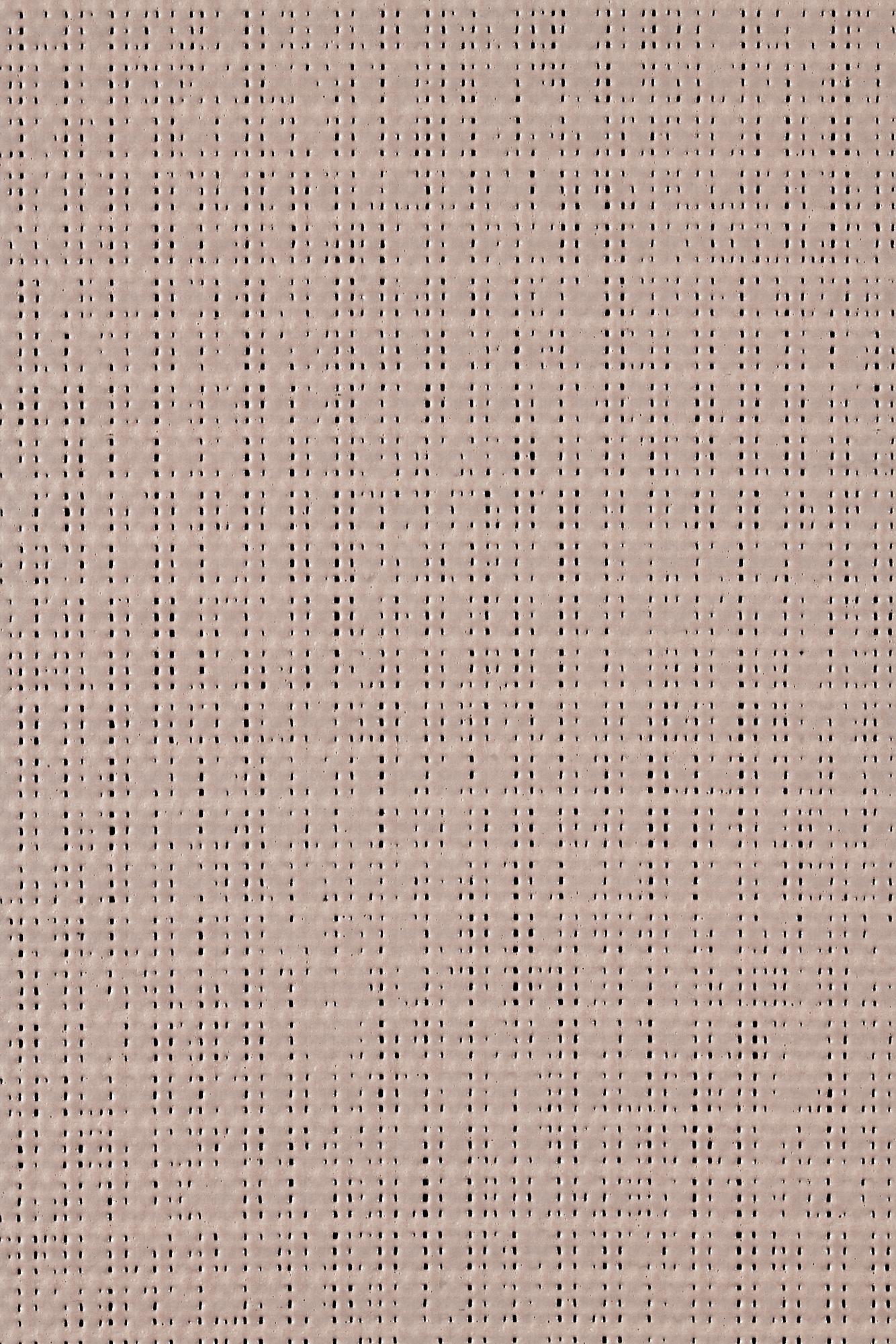

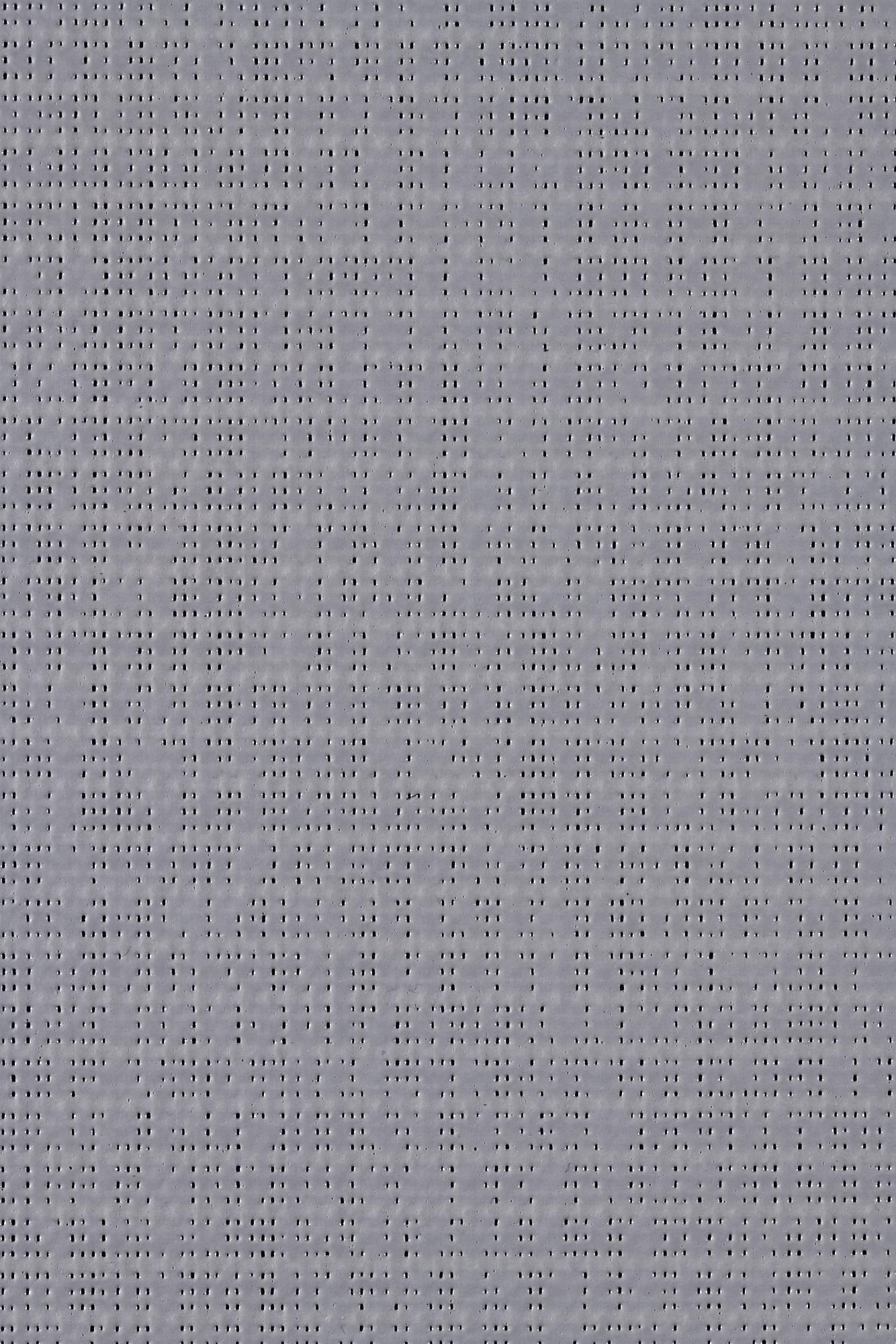

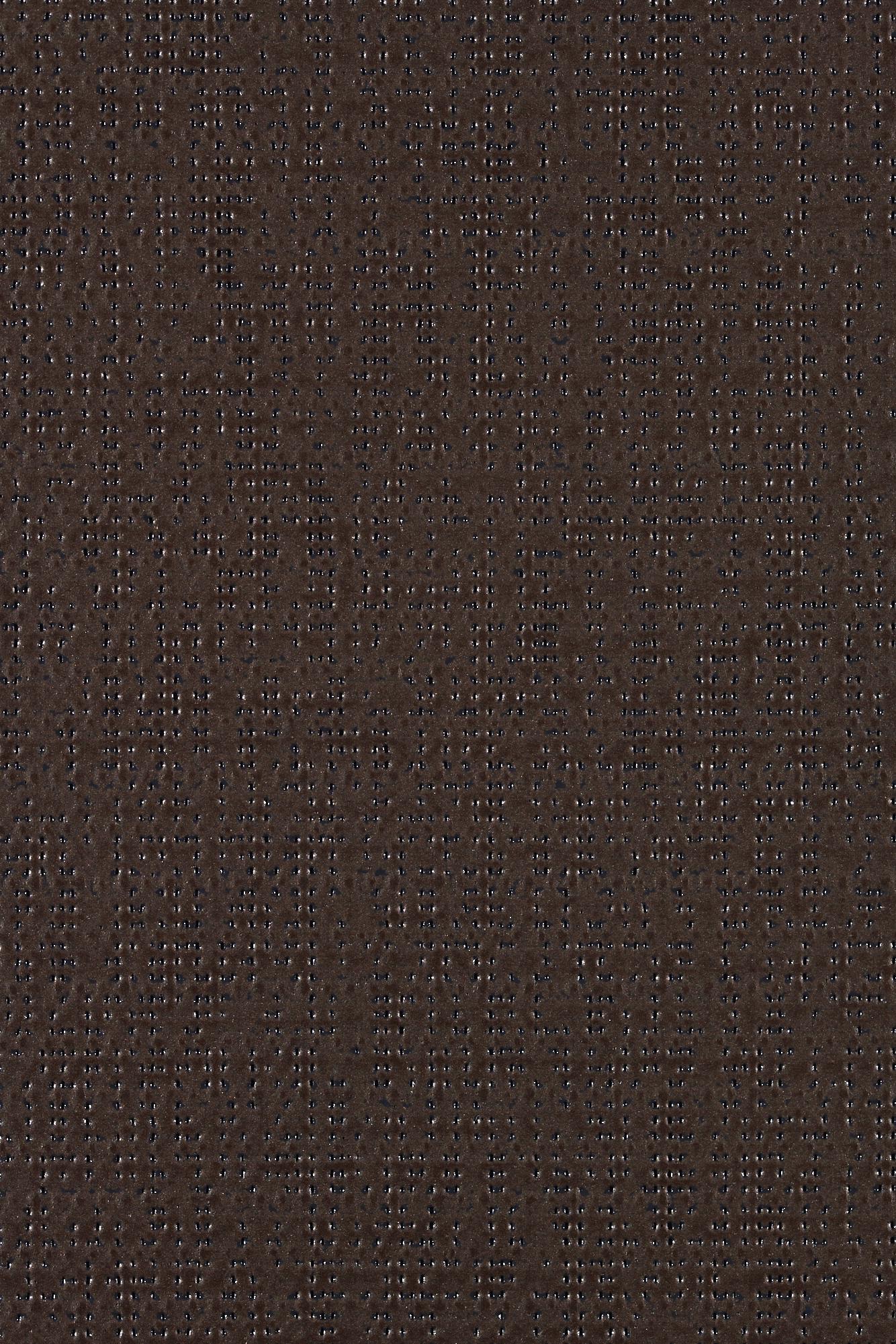

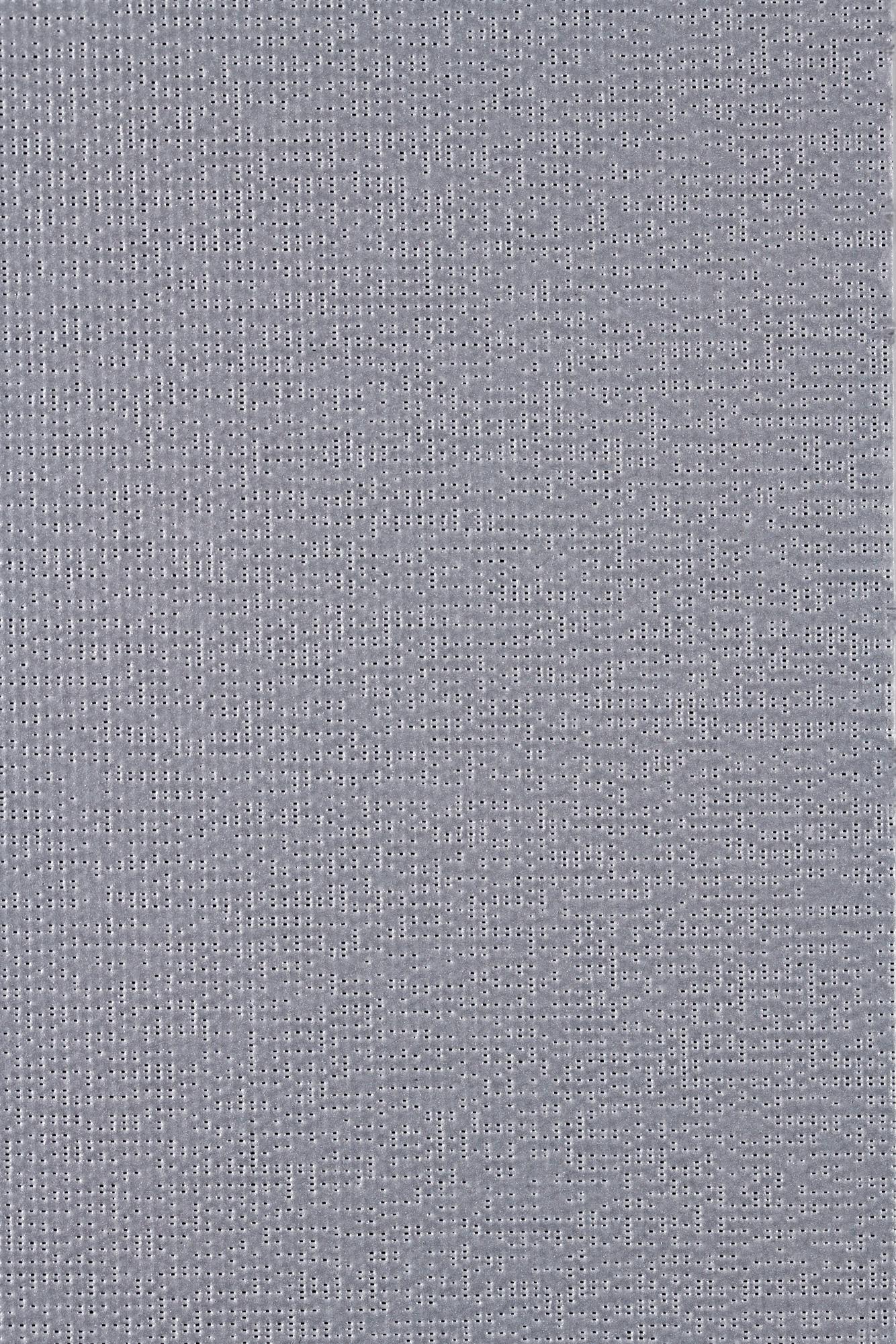

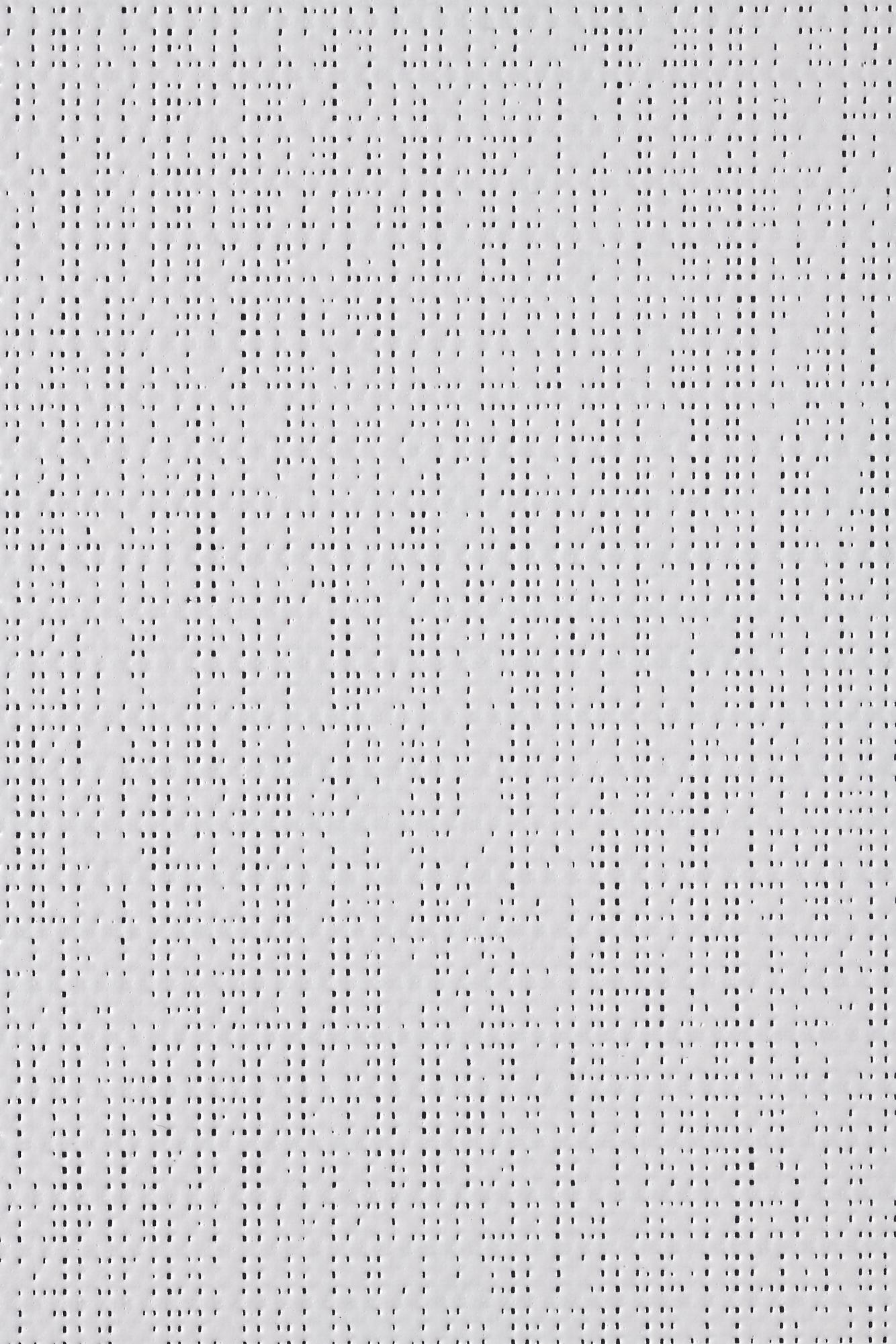

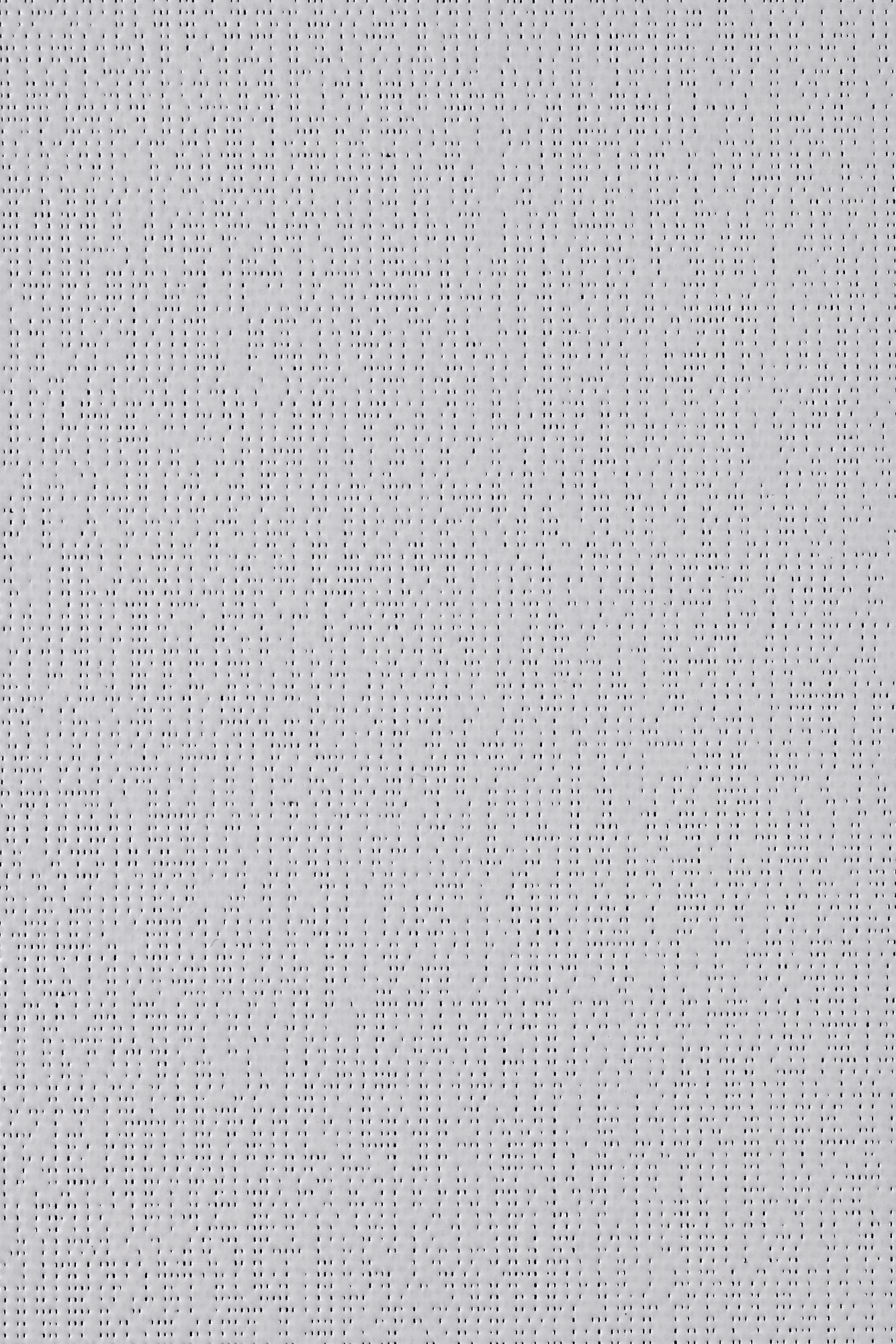

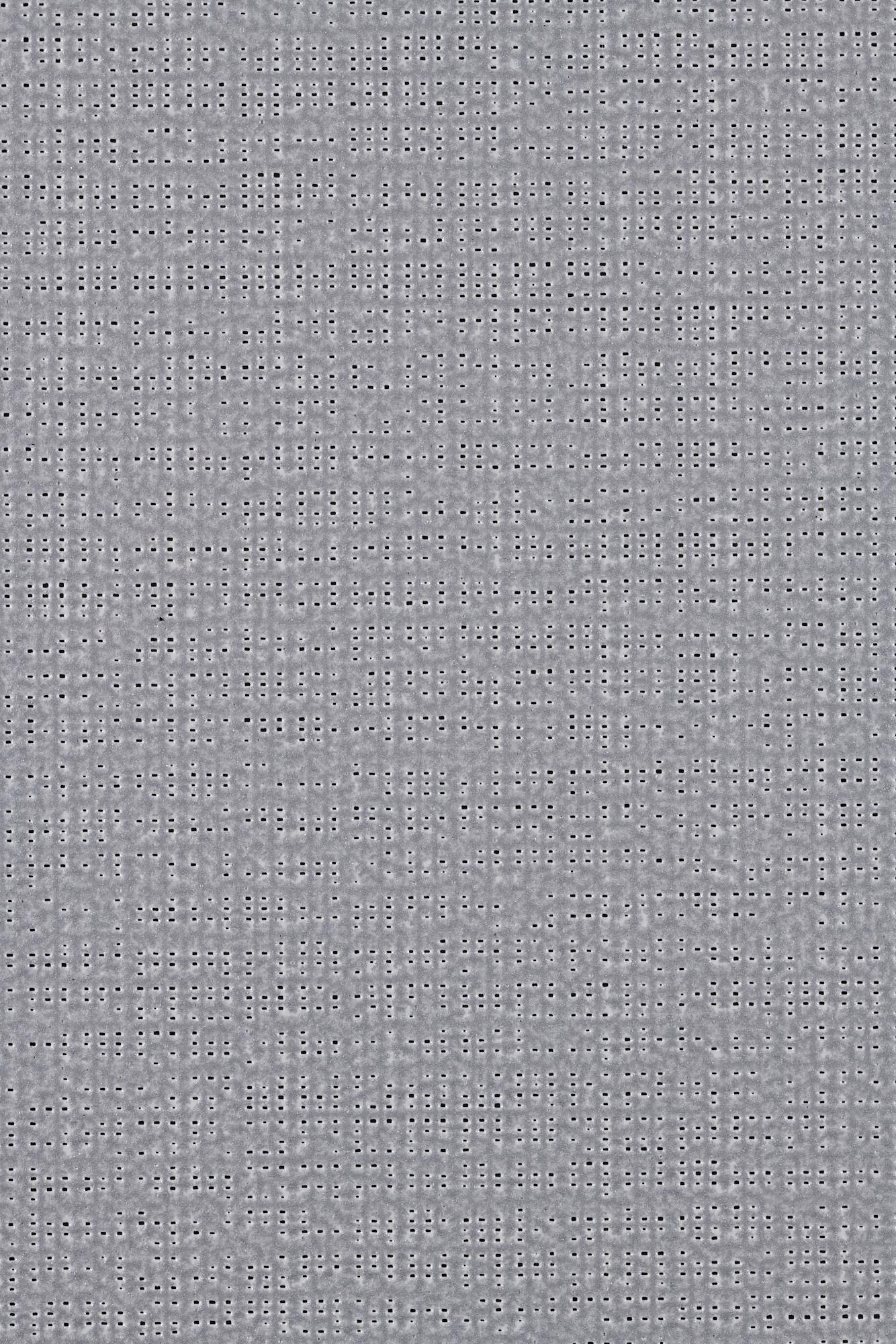

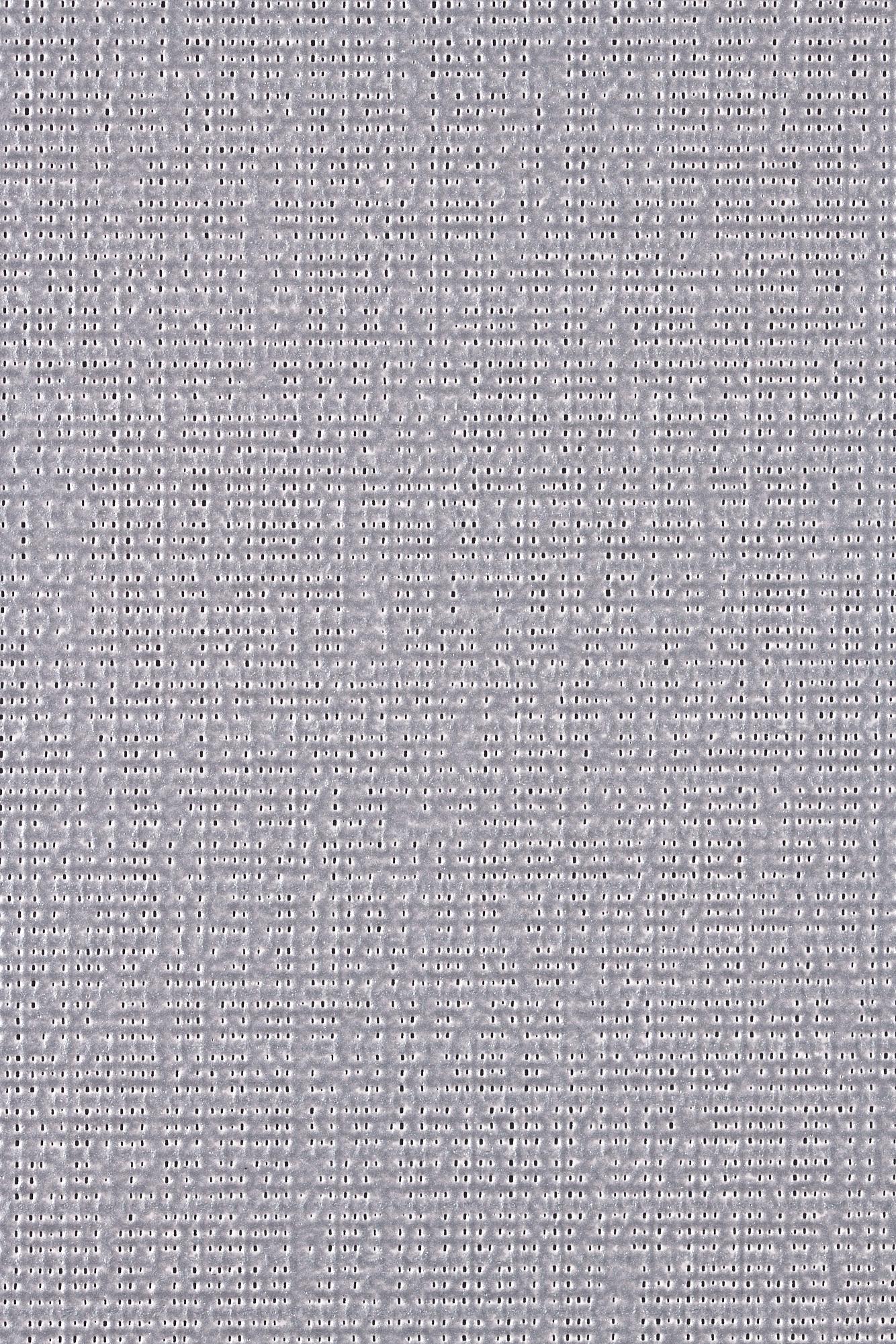

Soltis 86, 92, B92, 99, B99

  • Das Material besteht aus einem aus hochfester Polyesterfaser gewebten Stoff, dessen Oberfläche mit pigmentiertem PVC behandelt wurde; das Material wird mit der Technologie Precontraint in zwei Richtungen vorgespannt; diese Technologie stellt eine große Maßstabilität und Festigkeit sicher
  • Zu den weiteren Vorteilen des Materials zählen ausgezeichnete Wärmeisolationseigenschaften, optimale visuelle- und Lichteigenschaften, Farbbeständigkeit (UV-Stabilität)und Brandbeständigkeit (B1, M1).



Schéma látky Soltis 92






SCR 4005

  • Internal and external use
  • Lower price with keeping high quality standard



Stoffmusterkatalog

Alle Stoffmuster anzeigen Erweiterte Stoffmusterauswahl schließen

Montagevarianten

  • An die Wand
  • in der lichten Öffnung
