Horizontal Jalousien
Variabile Fensterjalousie System 25
Galerie des Produkts

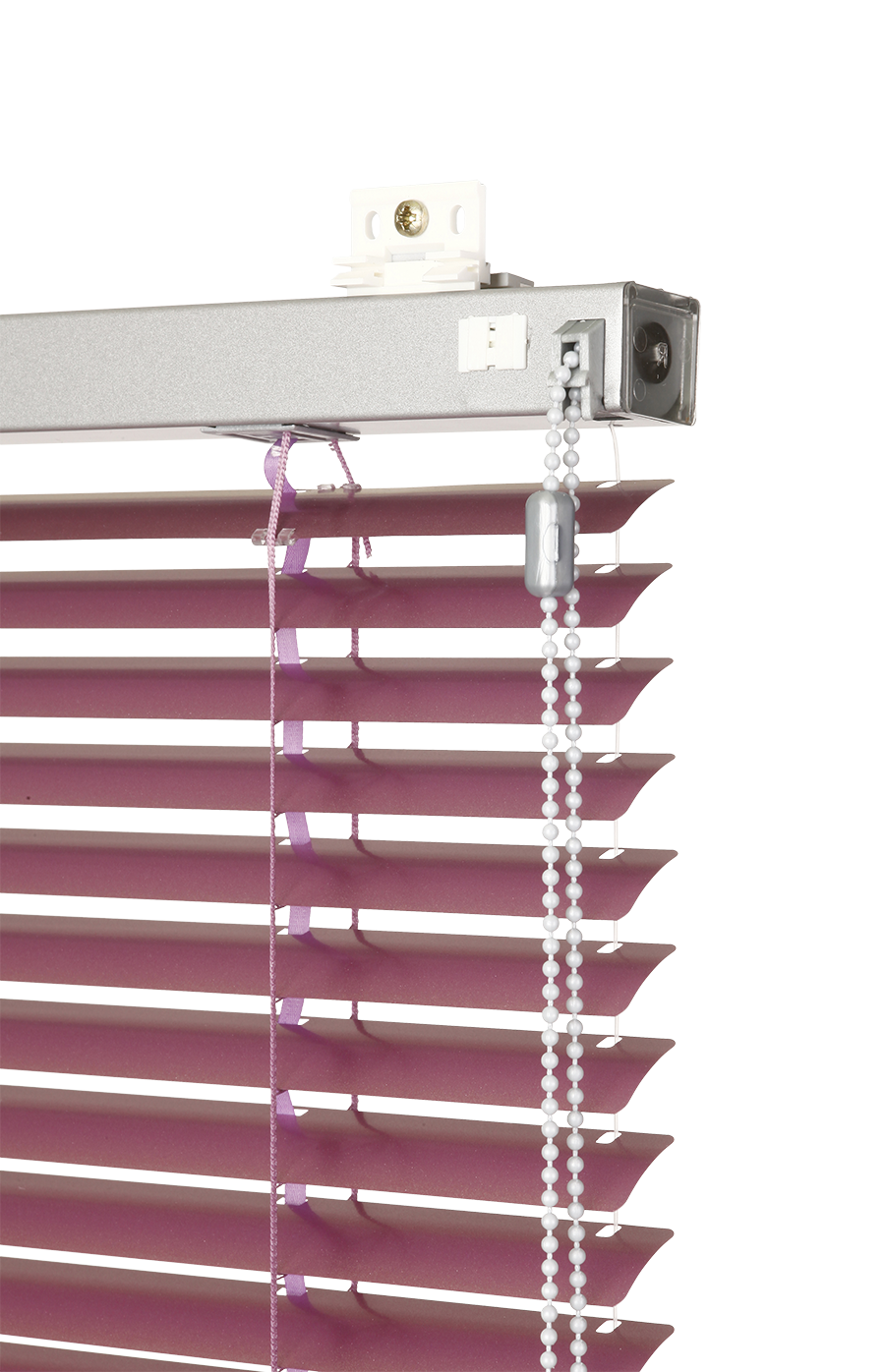

Die variable Fensterjalousie System 25 passt sich Ihren Vorstellungen voll an. Das einzigartige System bietet vier Möglichkeiten der Bedienung, eine breite Auswahl an Farben und ein durchdachtes Funktionsdesign. Wählen Sie den Farbton der Lamellen und eine von 15 Farben des oberen Deckprofils! (Alles kann auch in Holzimitation abgestimmt werden.) Das gerundete Deckprofil ist im Vergleich zur Jalousie Isolite plus optional, sodass Sie eine Jalousie mit oberem Deckprofil oder ohne Deckprofil wählen können.
Die Fenster-Innenjalousie System 25 ist darüber hinaus in atypischen Ausführungen verfügbar und kommt all Ihren Wünschen und Anforderungen entgegen
Vorteile
Vorteile & hervorstechende Merkmale
- Ausführung mit oberem Deckprofil und ohne oberes Deckprofil,
- variables Bedienungssystem – Schnurzug, Kettenzug, Griff, Motor
- atypische Ausführung für schräge und gebrochene Fenster
- ausführung für den Scheibenzwischenraum
- farbliche Ausführung des Profils gemäß RAL-Farbkatalog oder Renolit-Beschichtung
Lassen Sie sich
inspirieren
Nehmen Sie unter die Lupe
Farbige Ausführung
Standard RAL Farbe Profile
Farbausführung Renolit gegen Preisaufschlag Profile
Farbausführung Isotra System Decoral 1 gegen Preisaufschlag Profile
Farbausführung Isotra System Decoral 2 gegen Preisaufschlag Profile
Standard RAL Farbe Abmessung 25 mm × 0,18 mm
* Serienmasig nur fur 25M, fur andere Zuschlage.
Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.
Die Farbtöne, die sich hier angeführt sind, sind nur Orientierungsfarbtöne. Wenn Sie realistisches Aussehen des Farbtones sehen wollen, dann empfehlen wir Ihnen, einen von unseren Geschäftspartnern zu besuchen und sich den Farbmusterkatalog auszufordern. Auf die Reklamation im Zusammenhang mit der Auswahl des unpassenden Farbtones mittels der elektronischen Bestellungen wird keine Rücksicht genommen werden.

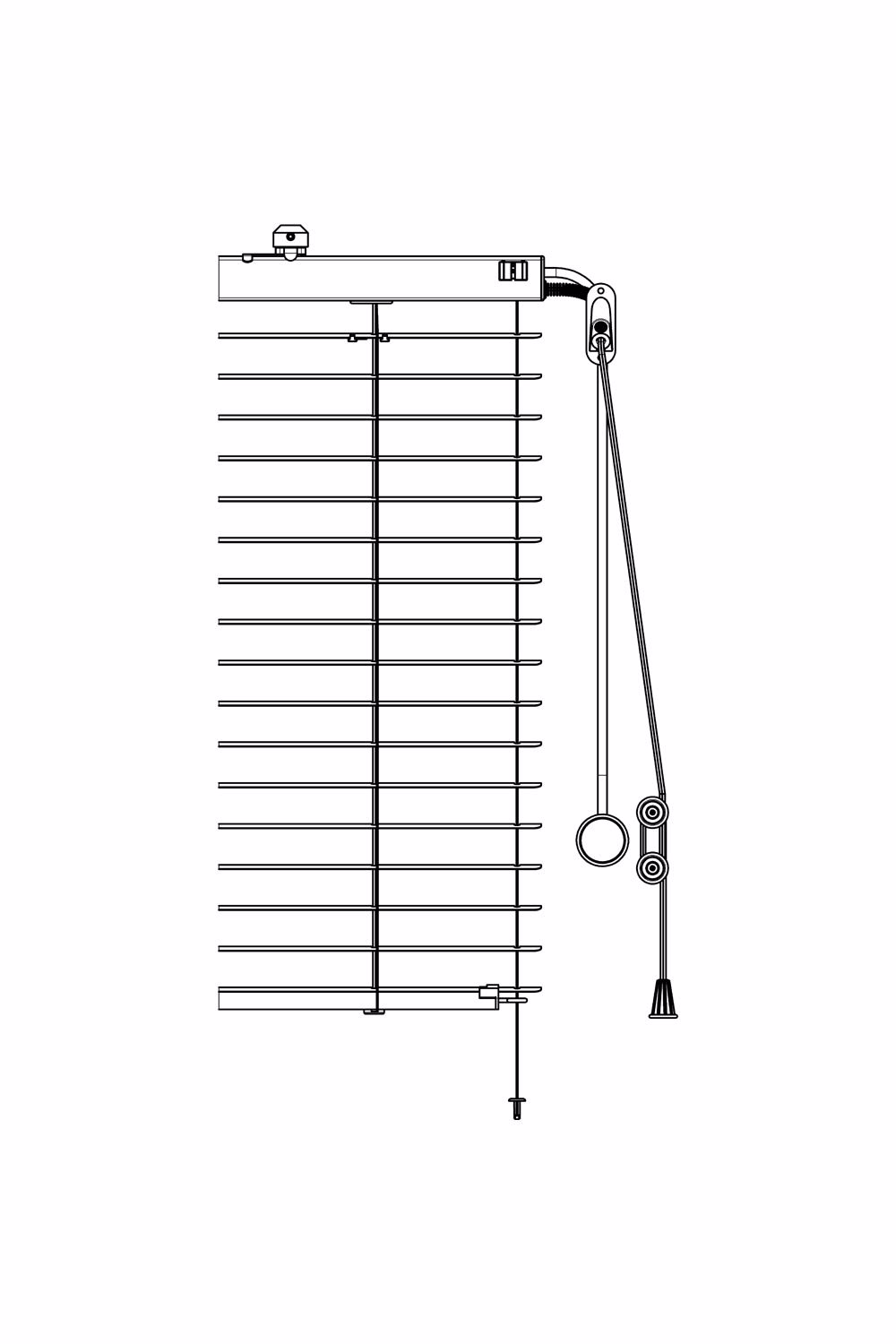

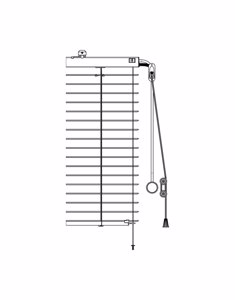

Art der Bedienung
- SYSTEM 25S, 25SM – >Schnur – Zugglied
Schnur zum Hochziehen und Herunterfahren (Farbe stimmt mit der Farbe der Lamelle überein), sechskantiges Zugglied zum Kippen der Lamellen (glasklare Farbe). - SYSTEM 25SC – Jalousie für den Scheibenzwischenraum mit Drehknopf.
Drehknopf zum Kippen der Lamellen. - SYSTEM 25R – Kette
Kette, Durchmesser 3,2 mm zum Hochziehen, Herunterfahren und Kippen (Farbe stimmt mit der Farbe der Lamelle überein). - SYSTEM 25K – Kurbel
Zum Hochziehen, Herunterfahren und Kippen (graue Farbe). - SYSTEM 25L (Large) – Kette
Kette, Durchmesser 4,5 mm zum Hochziehen, Herunterfahren und Kippen (Farbe stimmt mit der Farbe der Lamelle überein). - SYSTEM 25M – Motor
Elektromotor: Schalter zum Hochziehen, Herunterfahren und Kippen (weiße Farbe)
Fernregler zum Hochziehen, Herunterfahren und Kippen (weiße, silberne, schwarze, blauweiße Farbe).
Kunststoffkomponenten in der Farbe des Profils. Leiter, Schnüre farblich mit der Farbe der Lamellen abgestimmt.
Atypische Ausführungen produzieren wir nur bei SYSTEM 25S,, 25SM und 25SC.
Garantierte Abmessungen
| min. Breite(mm) | max. Breite(mm) | max. Höhe(mm) | max. Fläche | |
|---|---|---|---|---|
| SYSTEM 25S | 300 | 2000 | 2200 | 2,5 m2 |
| SYSTEM 25SW | 300 | 2000 | 2200 | 2,5 m2 |
| SYSTEM 25R | 300 | 2000 | 2200 | 2,5 m2 |
| SYSTEM 25K | 400 | 2000 | 2200 | 2,5 m2 |
| SYSTEM 25L | 400 | 2000 | 2200 | 4,4 m2 |
| SYSTEM 25M | 400 (Motor Textilband), 600 (Motor Schnur) | 2000 | 2200 | 4,4 m2 |
Technische Parameter
System 25 ist eine Jalousie, die zwei Ausführungsvarianten (mit Deckprofil, ohne Deckprofil) und vier Möglichkeiten der Wahl der Bedienung hat. Hierdurch ist sie hinsichtlich der Montage einzigartig und sehr variabel
| Oberes profil | Unteres profil | Deckprofil (variante)** |
Lamelle | Seiten-führung | Bremse | |||
|---|---|---|---|---|---|---|---|---|
| Ausführung | Breite (mm) | Stärke | ||||||
| Handelsbezeichnung |
SR 08 / 1 | SR 16 / 1 |
IL 201 | Vollverschattung | 25 | 0,21 / 0,18 |
Nylon Ø 0,8 mm | Standard |
| Abmessung (mm) | 25 × 24 × 0,4 | 25 × 10 × 0,4 | 10 × 49 × 0,9 | Standard | 25 | 0,21 / 0,18 | Nylon Ø 1,2 mm | |
| Material | Fe | Fe | Al | Standard | 16 | 0,21 | Stahllitze Ø 0,9 mm | |
| Querschnitt |  |
 |
 |
|||||
| Farbe | Standard: RAL 1002 pinie RAL 1015 elfenbein RAL 8003 goldene Eiche RAL 8004 kastanie RAL 8014 braun RAL 9006 silber RAL 9010 weiß RAL 1013 perlweiß* RAL 7016 anthrazitgrau RAL 7047 lichtgrau* RAL 9005 schwarz Zuschlag: sonstige RAL Renolit - Anhand nach aktuellem Musterbuch Isotra System Decoral - Anhand nach aktuellem Musterbuch |
gemäß aktuellem Farbkatalog | Nylon – klar Stahllitze – grau |
|||||
**gilt nicht für SYSTEM 25L
Kunststoffkomponenten in der Farbe des Profils.
Schnurzug in Harmonie zur Farbe der Lamelle.
Varianten der Montage
- in die Fensteröffnung (Decke) – nur für die Ausführung ohne Deckprofil
- vor die Fensteröffnung (Wand) – für die Ausführung mit Deckprofil
- an den Fensterrahmen
Höhe des Paketes
| Höhe des Paketes | ||
|---|---|---|
| Höhe der Jalousie (mm) | Lamelle 25 | Lamelle 25 CS* |
| 500 | 55 mm | 60 mm |
| 1000 | 65 mm | 70 mm |
| 1500 | 75 mm | 80 mm |
| 2000 | 95 mm | 100 mm |
| 2500 | 115 mm | 120 mm |
CS* = Vollverschattungsausführung.
Die angegebenen Werte dienen nur zur Orientierung.
Hinweis
Hinweis zu den Lamellen in Farben der Holzimitation
Wir weisen darauf hin, dass bei der Auswahl von Lamellen in den Farben der Holzimitation (793-797, 81-87) bei einer bestimmten Lichtbrechung verschiedenartig abgeschrägte Streifen sichtbar sein können. Mit diesem Effekt muss im Voraus gerechnet werden. Die aus diesem Grunde geltend gemachten Mängelrügen können nicht anerkannt werden.
Wir weisen darauf hin, dass bei der Auswahl von Lamellen in den Farben der Holzimitation (793-797, 81-87) bei einer bestimmten Lichtbrechung verschiedenartig abgeschrägte Streifen sichtbar sein können. Mit diesem Effekt muss im Voraus gerechnet werden. Die aus diesem Grunde geltend gemachten Mängelrügen können nicht anerkannt werden.
